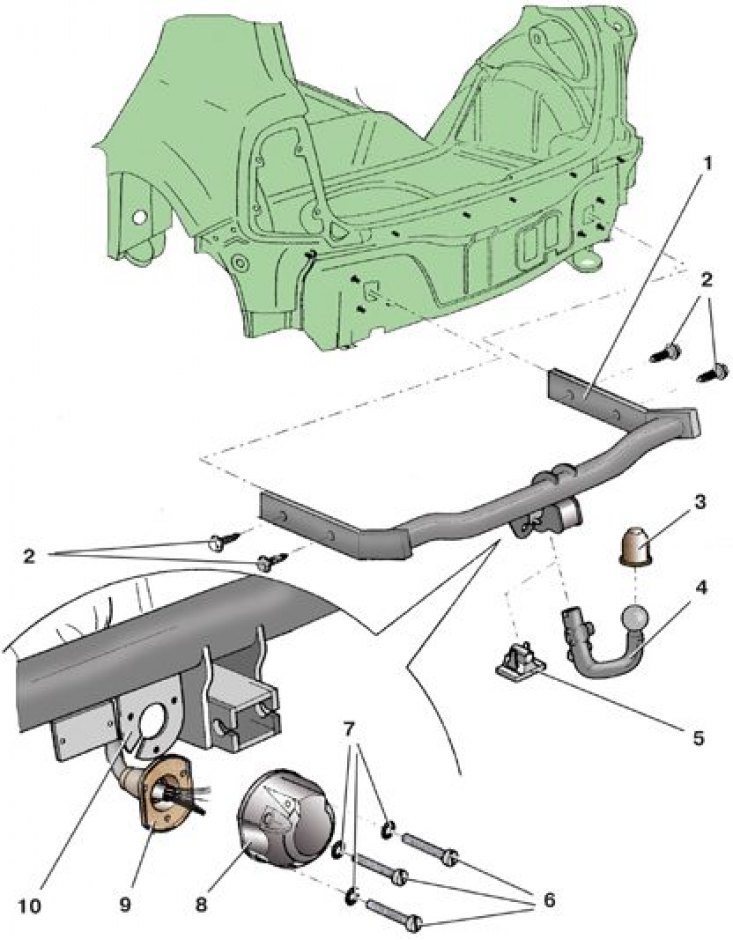

Детали тягово-сцепного устройства
1 – тягово-сцепное устройство; 2 – болты; 3 – защитный колпачок; 4 – крюк с шаровой головкой; 5 – заглушка; 6 – винт; 7 – шайбы; 8 – розетка; 9 – уплотнитель; 10 – кронштейн розетки
1. Снимите крюк 4 (см. рис. Детали тягово-сцепного устройства) тягово-сцепного устройства в соответствии с прилагаемой к нему инструкцией и установите вместо него заглушку 5.
2. Снимите задний буфер.
3. Отверните три винта 6 крепления и снимите розетку 8, отсоединив от нее провода.
4. Выньте жгут проводов из кронштейна 10 на тягово-сцепном устройстве.
5. Отверните четыре болта 2 и снимите тягово-сцепное устройство 1 с автомобиля.
6. Установите тягово-сцепное устройство в обратном порядке.
Моменты затяжки, Н·м
| Болт крепления тягово-сцепного устройства | 70 |
| Винт крепления розетки | 2,5 |
