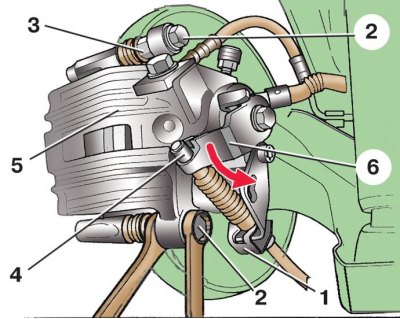

Отсоединение троса привода стояночного тормоза
1 – пружинная скоба; 2 – болт; 3 – направляющий палец; 4 – трос привода стояночного тормоза; 5 – суппорт; 6 – рычаг ручного привода

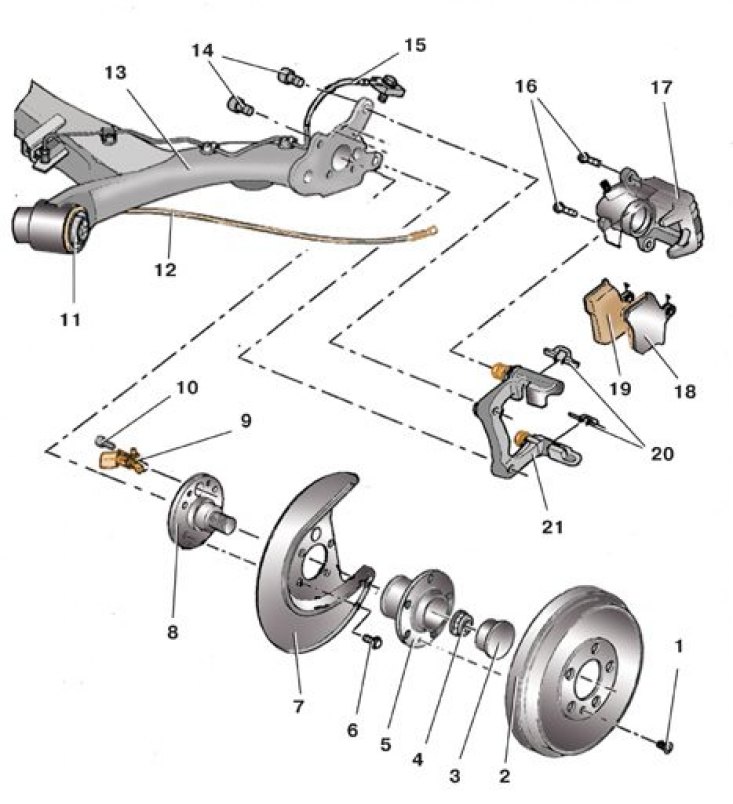

Детали тормозного дискового механизма заднего колеса
1 – винт; 2 – тормозной диск; 3 – защитный колпак; 4 – гайка ступицы; 5 – ступица; 6 – болт крепления тормозного щита; 7 – тормозной щит; 8 – цапфа оси; 9 – датчик частоты вращения колеса; 10 – болт крепления датчика; 11 – резинометаллическая опора; 12 – трос привода стояночного тормоза; 13 – балка задней подвески; 14 – болты крепления направляющей колодок; 15 – тормозной шланг; 16 – болты крепления суппорта; 17 – суппорт; 18 – наружная тормозная колодка; 19 – внутренняя тормозная колодка; 20 – пружинный фиксатор; 21 – направляющая колодок

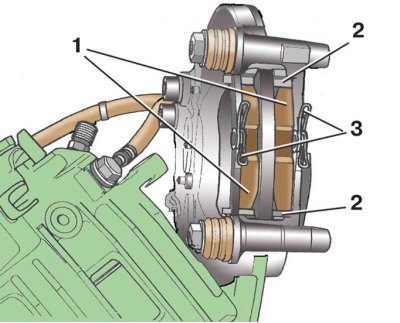

Установка тормозных колодок
1 – тормозные колодки; 2 – пружинный фиксатор; 3 – нажимные пружины
Замените тормозные колодки в следующих случаях:
- толщина фрикционной накладки менее допустимой;
- поверхность накладок замаслена;
- накладки непрочно соединены с основанием;
- на накладках глубокие борозды и сколы.
Внимание! Комплекты колодок необходимо заменять сразу с обеих сторон передней подвески.
Внимание! Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
1. Снимите колесо, предварительно ослабив болты его крепления, на автомобиле, стоящем на земле.
2. Поддев отверткой, снимите пружинную скобу 1 (см. рис. Отсоединение троса привода стояночного тормоза).
3. Отжав рычаг 6 ручного привода в направлении, указанном стрелкой, отсоедините от него трос 4 привода стояночного тормоза.
4. Отверните два болта 2 крепления суппорта, придерживая вторым ключом направляющие пальцы 3 за шестигранники.
5. Снимите суппорт 17 (см. рис. Детали тормозного дискового механизма заднего колеса) с направляющей 21 колодок, не отсоединяя от него тормозного шланга 15. Подвесьте суппорт на проволоке к пружине подвески, следя за тем, чтобы тормозной шланг не был натянут, не перекручивался и сильно не перегибался.
6. Выньте из суппорта 17 тормозные колодки 18 и 19.
7. Из бачка главного тормозного цилиндра удалите с помощью резиновой груши часть тормозной жидкости.
8. Очистите суппорт. Особенно тщательно с помощью металлической щетки очистите от ржавчины места установки колодок, проверьте, чтобы колодки свободно перемещались в суппорте.
9. Вверните поршень в цилиндр с помощью специального приспособления. При отсутствии приспособления это можно сделать, например, с помощью щипцов для снятия стопорных колец.
10. Установите новые тормозные колодки 1 (см. рис. Установка тормозных колодок) с новыми пружинными фиксаторами 2. Нажимные пружины 3 должны стоять параллельно верхнему краю колодки.
11. Снимите защитную пленку с задней поверхности тормозных колодок.
12. Установите суппорт 17 (см. рис. Детали тормозного дискового механизма заднего колеса) на место и закрепите его новыми болтами 16 (болты входят в комплект новых колодок).
13. Подсоедините к рычагу 6 (см. рис. Отсоединение троса привода стояночного тормоза) ручного привода трос 4 привода стояночного тормоза.
14. Установите пружинную скобу 1.
15. Отрегулируйте стояночный тормоз и установите колесо. Окончательно затягивайте болты крепления колеса только на автомобиле, стоящем на земле.
| Номинальная толщина фрикционной накладки (с основанием), мм | 16,9 |
| Минимально допустимая толщина фрикционной накладки (с основанием/ без основания), мм | 7,6/2,0 |
