Внимание! При повреждении резинометаллического шарнира рычага замените рычаг в сборе с шарниром.

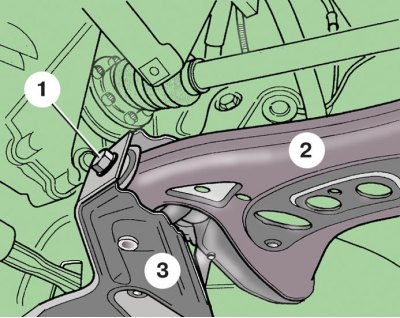

Крепление рычага к балке передней подвески
1 – болт; 2 – рычаг; 3 – балка передней подвески

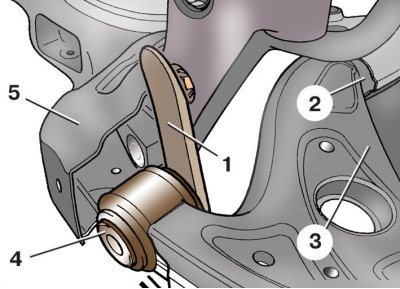

Снятие рычага передней подвески
1 – монтажная лопатка; 2 – резинометаллическая опора; 3 – рычаг; 4 – резинометаллический шарнир; 5 – балка передней подвески
1. Ослабьте затяжку болтов 9 (см. рис. Детали передней подвески) крепления соответствующего колеса.
2. Отверните гайку 10 ступицы.
3. Приподнимите и установите на надежные опоры переднюю часть автомобиля.
4. Снимите переднее колесо, окончательно отвернув болты его крепления.
5. Промаркируйте положение болтов 2 (см. рис. Крепление шаровой опоры) крепления шарового шарнира на рычаге 1 подвески, обведя контуры головок болтов. Это поможет после сборки приблизительно сохранить углы установки колес. Отверните болты 2 крепления шаровой опоры 3 к рычагу.
6. С помощью специального съемника 1 (см. рис. Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы) выпрессуйте шлицевый наконечник наружного ШРУСа из ступицы 2 колеса. При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника. Подвесьте с помощью проволоки привод колеса к кузову.
7. Сдвинув стойку 2 (см. подраздел 7.2.3) на себя, установите между ней и кузовом деревянную проставку 1.
8. Отверните болт 1 (см. рис. Крепление рычага к балке передней подвески) крепления рычага 2 к балке 3 передней подвески.
9. Выдвиньте проушину с шарниром 4 (см. рис. Снятие рычага передней подвески) рычага 3 из балки 5 (чтобы не повредить резинометаллическую опору 2) и с помощью монтажной лопатки 1 выпрессуйте ось рычага из резинометаллической опоры 2 кронштейна подвески.
10. Смажьте ось рычага 3 графитовой смазкой.
11. Вставьте ось рычага в шестигранное отверстие резинометаллической опоры (см. подраздел 7.2.5), при необходимости можно воспользоваться монтажной лопаткой. Убедитесь, что ось входит в отверстие без зазоров, т.е. не проворачивается в нем. В противном случае шарнир необходимо заменить (см. подраздел 7.2.6).
12. Вверните новый болт крепления рычага к балке передней подвески.
13. Соберите переднюю подвеску в обратном порядке. Резьбовые соединения подвески окончательно затягивайте на автомобиле, стоящем на земле.
Моменты затяжки, Н·м
| Гайка ступицы колеса | 30 |
| Болты крепления шарового шарнира к рычагу подвески | 20, потом довернуть на 90° |
| Болт крепления рычага к балке передней подвески | 70, потом довернуть на 90° |
| Болты крепления колеса | 120 |
