Фабия 1 (1999-2007)

Блок управления 4LV, форсунки, датчик частоты вращения коленчатого вала

Главная Fabia Фабия 1 (1999-2007) Электрооборудование Электрические схемы

0

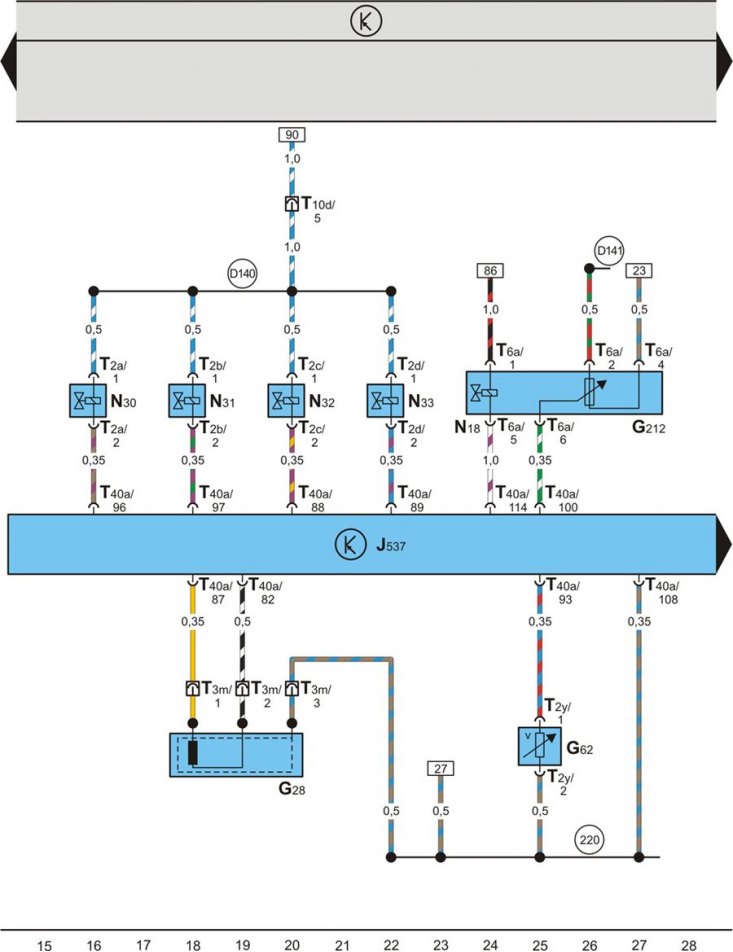

Блок управления 4LV, форсунки, датчик частоты вращения коленчатого вала двигателя, датчик температуры охлаждающей жидкости, электромагнитный клапан рециркуляции ОГ, потенциометр системы рециркуляции ОГ





Пояснения к электрическим схемам находятся здесь →

Символы, встречающиеся на схемах электрооборудования находятся здесь →

Обозначения элементов в электрических схемах находятся здесь →
Эта статья доступна на болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком
Поделитесь с друзьями:
◀ Предыдущая
Шкода Фабия 1: Электрические схемы
Следующая ►

Панель приборов, контрольные лампы, датчик давления масла, топливный насос, датчик скорости
Реле топливного насоса, блок предохранителей
Блок управления Simos, механизм управления дроссельной заслонкой, система зажигания
Блок управления Simos, датчик детонации I, датчик положения распределительного вала
Блок управления Simos, датчик положения педали акселератора, выключатель сигналов торможения
Блок управления Simos, лямбда-зонд, датчик давления и температуры воздуха во впускной трубе
Блок управления Simos, форсунки, датчик частоты вращения коленчатого вала
Стартер, генератор, вентилятор радиатора, блок предохранителей на батарее
Панель приборов, контрольные лампы, выключатель лампы стояночной тормозной системы
Разъем для подсоединения радиоприемника, диагностический разъем
Блок управления 4LV, лямбда-зонд, датчик давления и температуры воздуха
Блок управления системой впрыска топлива дизельного двигателя, датчик температуры топлива
Блок управления системой впрыска топлива дизеля, датчик частоты вращения коленчатого вала
Центральный блок управления системой Комфорт, выключатель открытия крышки багажника
Центральный блок управления системой Комфорт, запирающий элемент двери водителя
Центральный блок управления системой Комфорт, запирающий элемент двери переднего пассажира
Наружное зеркало заднего вида двери водителя с электроприводом и обогревом
Электростеклоподъемник двери переднего пассажира, электроуправляемое наружное зеркало
Рулевое управление с усилителем (выпуска с 08.99 г.)
Противотуманные фары (выпуска с 08.99 г.)
