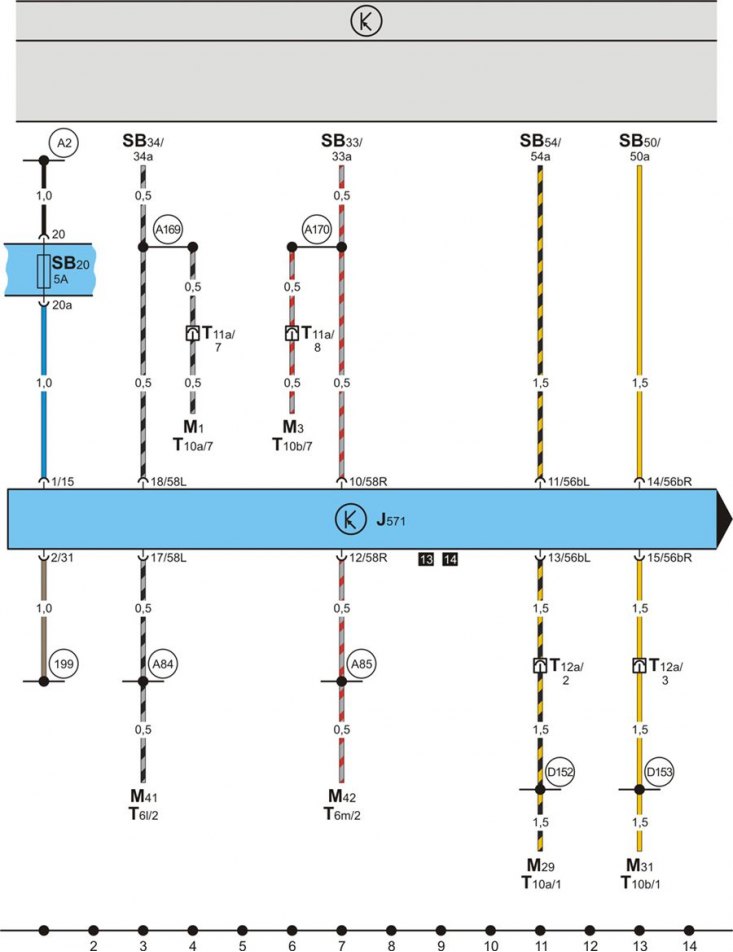

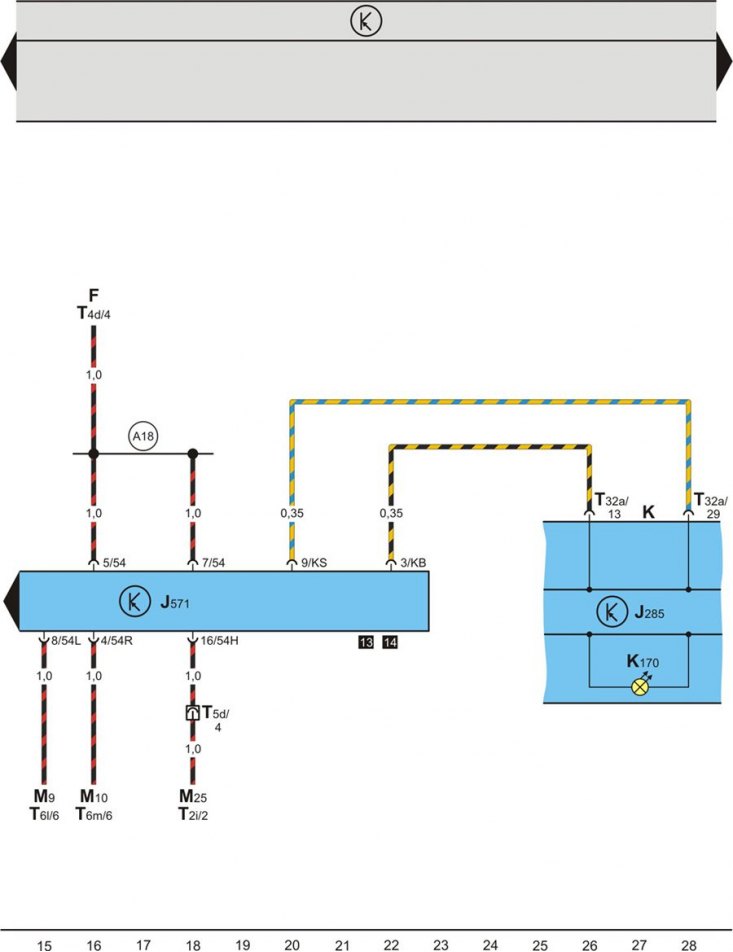

Устройство для контроля ламп (выпуска с 08.99 г.)
Пояснения к электрическим схемам находятся здесь →
Символы, встречающиеся на схемах электрооборудования находятся здесь →
Обозначения элементов в электрических схемах находятся здесь →
Устройство для контроля ламп (выпуска с 08.99 г.)
Пояснения к электрическим схемам находятся здесь →
Символы, встречающиеся на схемах электрооборудования находятся здесь →
Обозначения элементов в электрических схемах находятся здесь →
