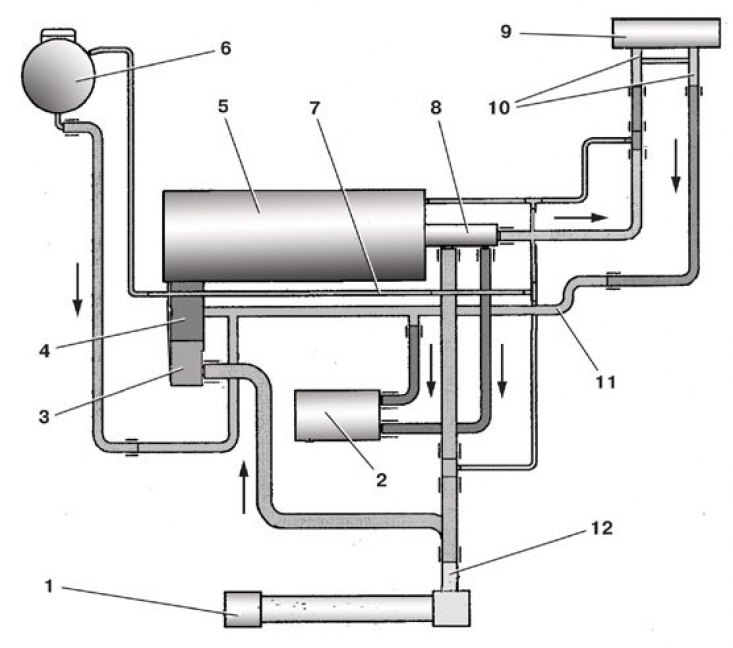

Схема системы охлаждения дизельного двигателя 1,9 л, 74 кВт
1 – радиатор; 2 – теплообменник масляного фильтра; 3 – термостат; 4 – водяной насос; 5 – блок цилиндров; 6 – расширительный бачок; 7 – трубка системы охлаждения на блоке цилиндров; 8 – патрубок головки блока; 9 – радиатор отопителя; 10 – патрубки радиатора; 11 – трубка для охлаждающей жидкости; 12 – соединительная муфта
Замените порванные, потрескавшиеся или потерявшие эластичность шланги системы охлаждения.
Для крепления шлангов используйте только пружинные хомуты.
Подсоединяйте шланги, руководствуясь маркировкой на них и патрубках. При этом следите, чтобы они не перекручивались, сильно не перегибались и не касались других частей автомобиля. На рисунке показана схема подсоединения шлангов системы охлаждения на моделях с двигателем объемом 1,9 л, мощностью 74 кВт.
