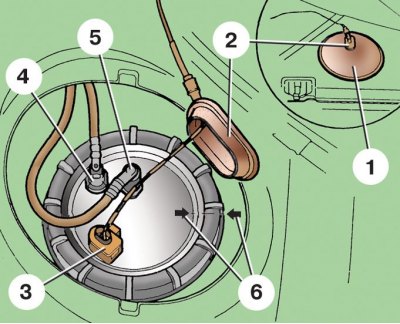

Вид из салона на датчик уровня топлива с топливоприемником
1 – крышка люка; 2 – уплотнитель проводов; 3 – соединительная колодка; 4 – шланг обратного слива топлива; 5 – топливопровод подачи топлива; 6 – метки на топливном баке и фланце топливоприемника

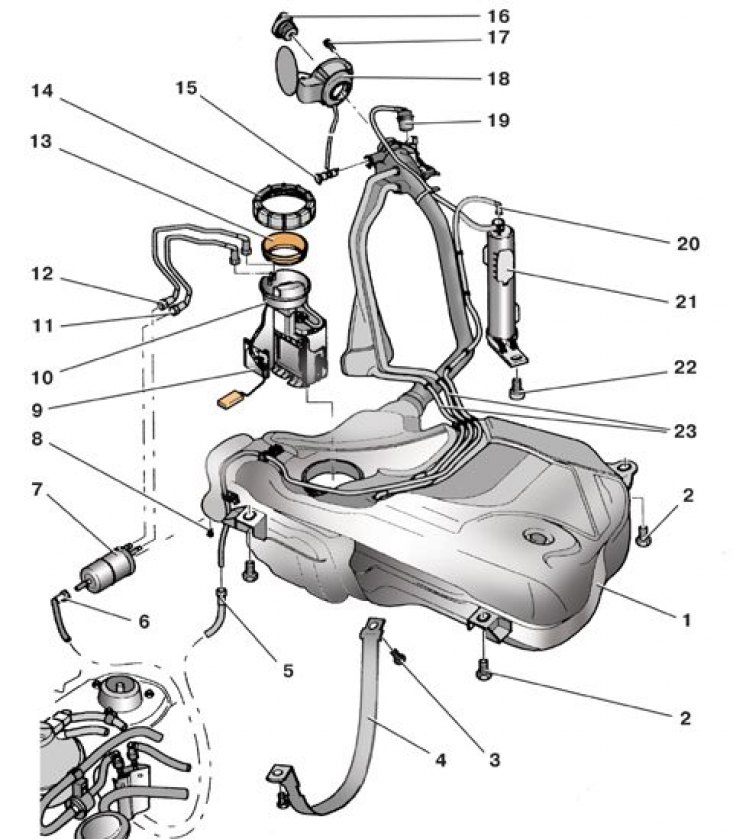

Детали системы питания карбюраторного двигателя
1 – топливный бак; 2 – болт крепления бака; 3 – болт крепления хомута; 4 – хомут топливного бака; 5 – трубка продувки адсорбера; 6 – топливопровод подачи топлива; 7 – топливный фильтр; 8 – винт крепления топливного фильтра; 9 – датчик указателя уровня топлива; 10 – топливный насос; 11 – топливопровод обратного слива топлива; 12 – трубка подачи топлива в топливный фильтр; 13 – уплотнительное кольцо; 14 – гайка; 15 – воздушный клапан; 16 – пробка наливной горловины; 17 – болт; 18 – наливная горловина; 19 – гравитационный клапан; 20 – трубка продувки адсорбера; 21 – адсорбер системы улавливания паров топлива; 22 – болт крепления адсорбера; 23 – трубка вентиляции бака
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите подушку заднего сиденья (см. подраздел 11.4.3).
3. Снимите крышку 1 (см. рис. Вид из салона на датчик уровня топлива с топливоприемником) люка в полу над топливным баком.
4. Отсоедините колодку 3 с проводами от датчика уровня топлива.
5. Нажав на кнопки фиксаторов, отсоедините шланги 4 и 5 от штуцеров на фланце топливоприемника.

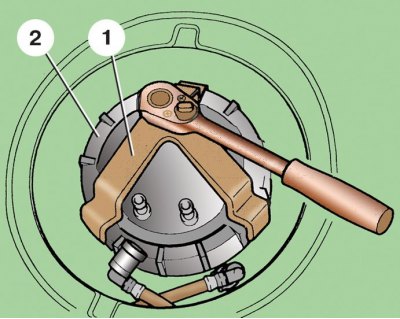

6. Специальным ключом 1 отверните гайку 2 и выньте из топливного бака топливоприемник в сборе с датчиком указателя уровня топлива. Выньте уплотнительное кольцо фланца.

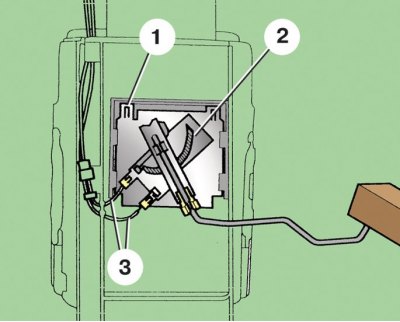

7. Отсоедините провода 3 от датчика 2 указателя уровня топлива (1 – защелка). Промаркируйте провода, чтобы не перепутать при установке.
8. Подцепив отверткой защелки 1, сдвиньте датчик 2 вниз и снимите его с топливоприемника.
9. Вставьте новый датчик в топливоприемник и нажмите на него снизу, чтобы защелки 1 зафиксировали его. Подсоедините к датчику провода.
10. Смажьте топливом уплотнительное кольцо фланца и установите топливоприемник с датчиком в топливный бак в порядке, обратном снятию.
11. Поверните топливоприемник так, чтобы стрелки на фланце топливоприемника и топливном баке совпали, как показано на рисунке.

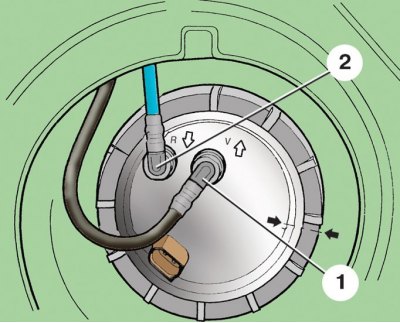

12. Подсоедините топливопровод 1 подачи топлива (черного цвета) к штуцеру, обозначенному буквой V, а шланг 2 обратного слива топлива (синего цвета) к штуцеру R.
13. Аналогично заменяют датчик на автомобилях с бензиновыми двигателями, закрепленный на топливном насосе 10 (см. рис. Детали системы питания карбюраторного двигателя), который снимается и устанавливается так же, как топливоприемник дизельного двигателя. При установке насоса смажьте топливом уплотнительное кольцо 13.
