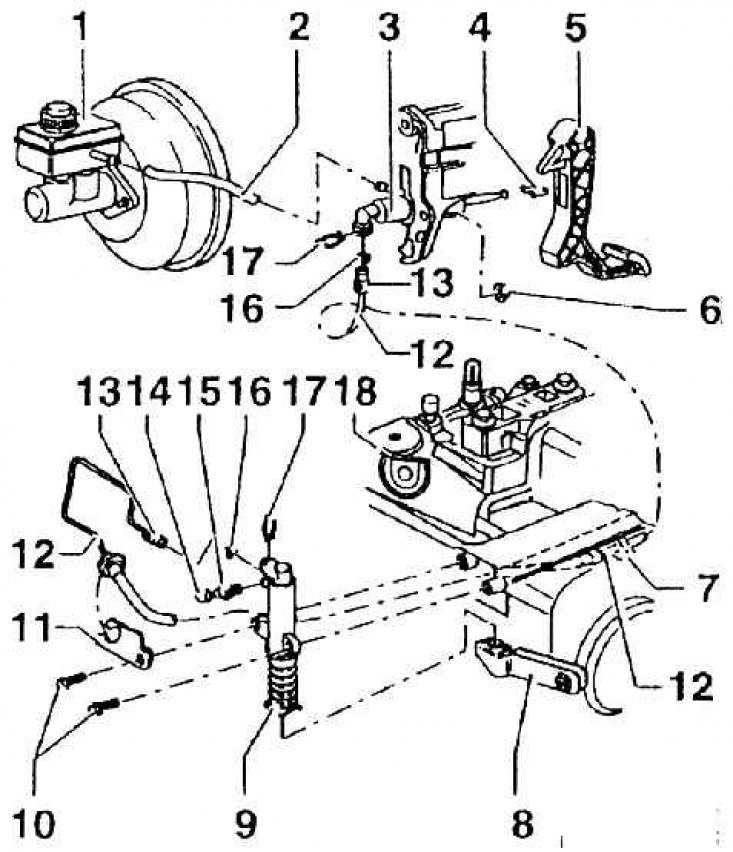

Сборочная схема гидросистемы 02K





1 – бачок для охлаждающей жидкости; 2 – дополнительный шланг; 3 – главный цилиндр сцепления; 4 – крепление (заменять лишь тогда, когда удален главный цилиндр сцепления); 5 – педаль сцепления; 6 – самоконтрящаяся гайка, 25 Нм (всякий раз заменить); 7 – прижимной зажим (закрепить на кузове); 8 – рычаг выключения сцепления; 9 – рабочий цилиндр усилителя привода сцепления (для целей разборки ослабить болты с буртиком, позиция 10, и снять стопорные зажимы, позиция 17); 10 – болт с буртиком, 25 Нм; 11 – держатель; 12 – шлангопровод и трубопровод (для автомобилей с левосторонним и правосторонним расположением рулевого управления определить согласно каталогу запчастей); 13 – накидная гайка; 14 – пылезащитный колпак; 15 – воздушный клапан; 16 – уплотнительное кольцо круглого сечения (всякий раз заменить); 17 – стопорный зажим; 18 – коробка передач
