Комбинация приборов

Главная Octavia Октавия 3 (2013-2019) Электрооборудование Оборудование и приборы

0

Оснащение комбинации приборов



Комбинация приборов поставляется в трех исполнениях: 1) Базовая комплектация с сегментным дисплеем „Basic": без многофункционального дисплея, с многофункциональным дисплеем; 2) Комбинация приборов с информационным дисплеем (TFT) „Medium"; 3) Комбинация приборов с цветным информационным дисплеем (TFT) „Colour". Визуально все комбинации приборов выглядят одинаково.

Адаптация/замена комбинации приборов



Включить режим онлайн. При замене комбинации приборов необходимо перед снятием старой комбинации приборов подсоединить Тестер и в Ведомых функциях выбрать функцию „Замена блока управления". При этом необходимые значения переписываются из старой комбинации приборов в диагностическую систему. Если старая комбинации приборов отсутствует или не удаётся установить связь с диагностической системой, тогда действовать в соответствии с информацией в Тестере. После установки новой комбинации приборов необходимо адаптировать все ключи.

Снятие и установка комбинации приборов



Указание: После считывания записанных в блоке управления данных перед заменой комбинации приборов необходимо выполнить порядок выполнения работ „Адаптация/замена комбинации приборов".

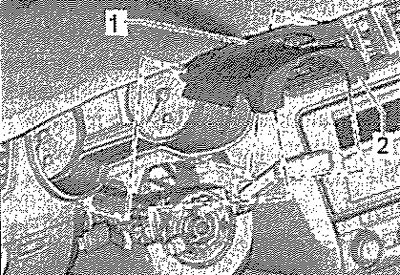

Выключить зажигание и все потребители электроэнергии. Полностью снять рулевое колесо и зафиксировать его в самом нижнем положении. Отсоединить нижнюю крышку передней панели -1- и высвободить из защёлок.

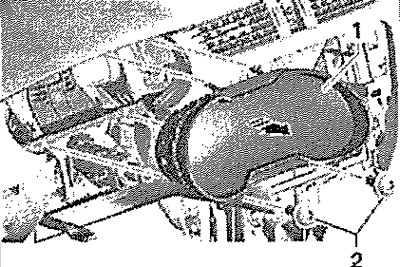

Выкрутить винты -2- и выдвинуть комбинацию приборов -1- -стрелка-.

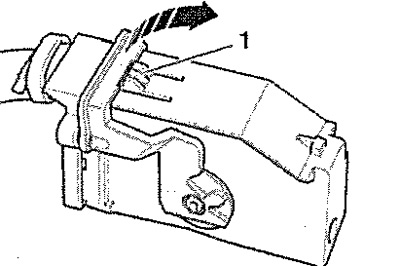

Отжать фиксатор -1- и, откинув скобу -стрелка-, разблокировать и отсоединить разъём.



Установка

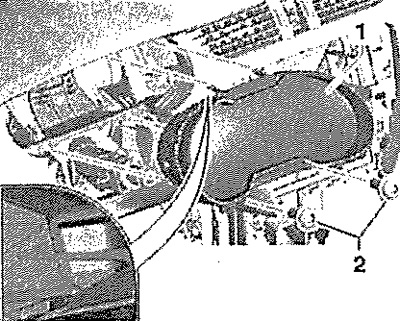

Подсоединить разъём и вставить комбинацию в монтажное отверстие до защёлкивания -детали-. Вкрутить винты -2- (1,5 Нм) и установить нижнюю крышку.

Указание: Выполнить самодиагностику для поиска неисправностей.
