Клавиша отпирания и привод замка двери/крышки багажного отсека...

Главная Octavia Октавия 3 (2013-2019) Электрооборудование Электрические схемы (комфорт)

0

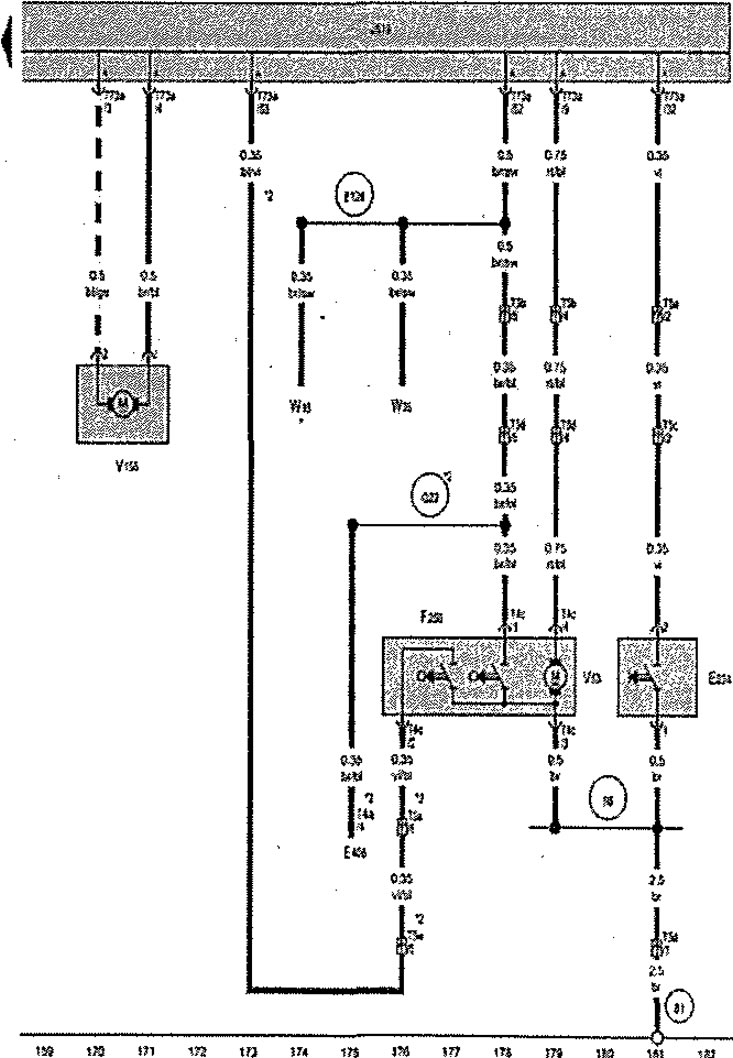

Клавиша отпирания в ручке двери/крышки багажного отсека, привод замка двери/крышки багажного отсека, электродвигатель центрального замка в двери/крышке багажного отсека, электродвигатель запирания лючка горловины топливного бака



Системы комфорта, а/м с электростеклоподъёмниками сзади, (L0R).



Е234. Клавиша отпирания а ручке двери/крышки багажного отсека
Е406. Клавиша закрывания крышки/двери багажного отсека а багажном отсеке
F256. Привод замка двери/крышки багажного отсека
J519. Блок управления бортовой сети
T4aj. Разъём 4-контактный
Т4с. Разъём 4-контактный
Т5а. Разъём, 5-контактный, на левой стойке С, чёрный
Т5Ь. Разъём, 5-контактный, на левой стойке С, коричневый
Т5с. Разъём, 5-коитактный, в двери/крышке багажного отсека, чёрный
T5d. Разъём, 5-контактный, в двери/крышке багажного отсека, коричневый
T5w. Разъём, 5-контактный, на левой стойке С, розовый
Т5х. Разъём, 5-контактный, в двери/крышке багажного отсека, розовый
Т73а. Разъём, 73-контактный
V53. Электродвигатель центрального замка в двери/крышке багажного отсека
V155. Электродвигатель запирания лючка горловины топливного бака
W18. Плафон освещения багажного отсека, левый
W35. Плафон освещения багажного отсека, правый
61. Точка соединения с массой на левой стойке С
98. Соединение с массой в жгуте проводов крышки багажного отсека
В128. Соединение (освещение багажного отсека) в жгуте проводов салона
Q22. Соединение 1 в жгуте проводов крышки багажного отсека

*. Дополнительное оборудование
*2. Только для а/м с электроприводом открывания крышки багажного отсека
