Привод центрального замка двери водителя, блок управления двери водителя

Главная Octavia Октавия 3 (2013-2019) Электрооборудование Электрические схемы (комфорт)

0

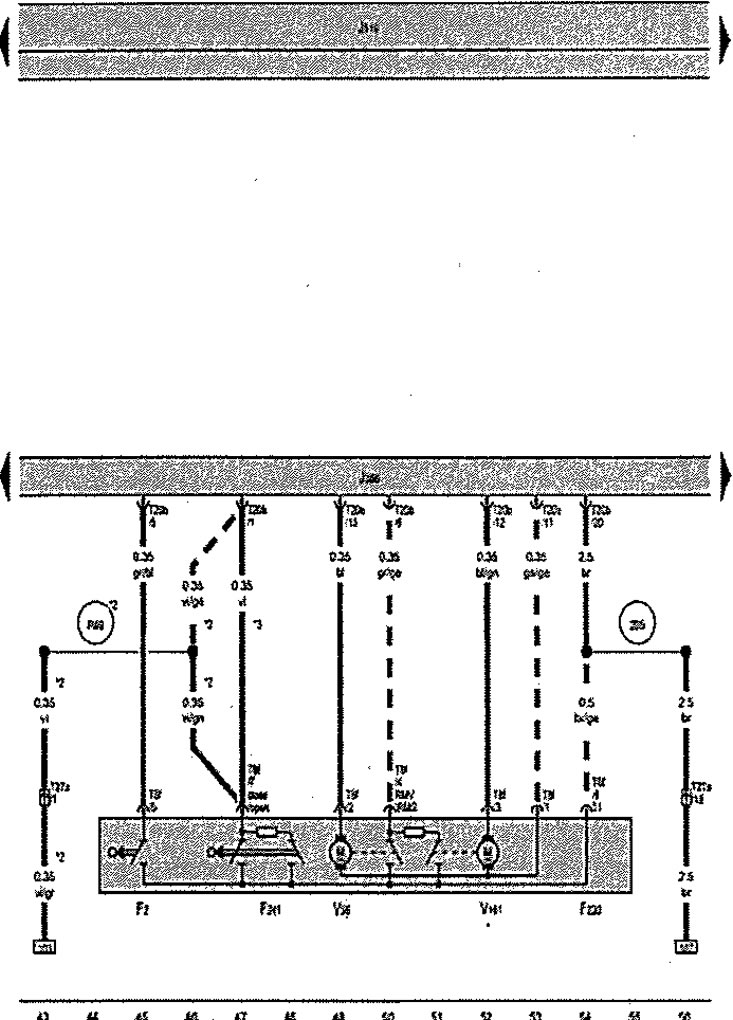

Привод центрального замка двери водителя, блок управления двери водителя



Системы комфорта, а/м с электростеклоподъёмниками сзади, (L0R).



F2. Концевой выключатель двери водителя
F220. Привод центрального замка двери водителя
F241. Концевой выключатель в выключателе замка двери водителя
J386. Блок управления двери водителя
J519. Блок управления Сортовой сети
T8f. Разъём, 8-контактный
Т20b. Разъём, 20-контактный
Т27а. Разъем, 27-контактный, на правой стойке А
V56. Электродвигатель центрального замка в двери водителя
V161. Электродвигатель блокировки центрального замка в двери водителя
205. Соединение с массой в жгуте проводов двери водителя
R69. Соединение (откр./закр.) в жгуте проводов двери водителя

*. В зависимости от комплектации
*2. Только для а/м без дистанционного управления центрального замка
*3. Только для а/м с дистанционным управлением центрального замка
