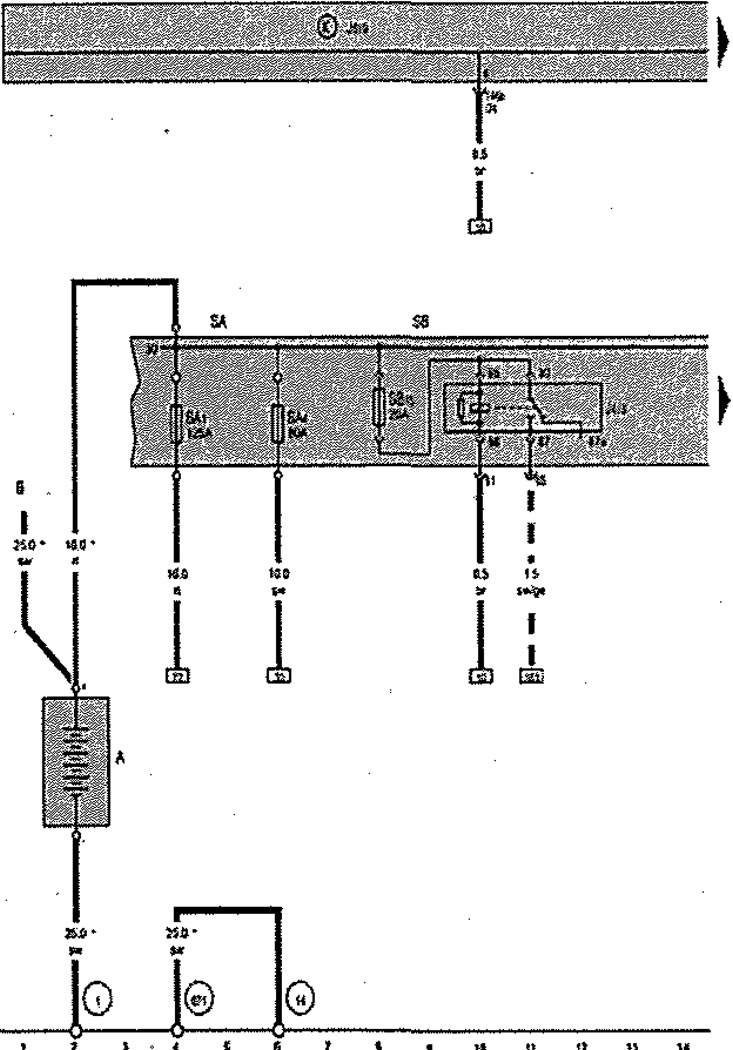

АКБ, Реле звукового сигнала, блок предохранителей А, блок предохранителей В





A. АКБ
B. Стартер
J413. Реле звукового сигнала
J519. Блок управления бортовой сети
SA. Блок предохранителей А
SA1, Предохранитель 1 в блоке предохранителей А
SA4. Предохранитель 4 в блоке предохранителей А
SB. Блок предохранителей В
SB15. Предохранитель 15 в блоке предохранителей В
Т46b. Разъём, 46-контактный
1. Кабель массы, аккумулятор, кузов
14. Точка соединения с массой на КП
671. Точка соединения с массой 1 спереди на левом лонжероне

*. См. актуальную схему электрооборудования для двигателя

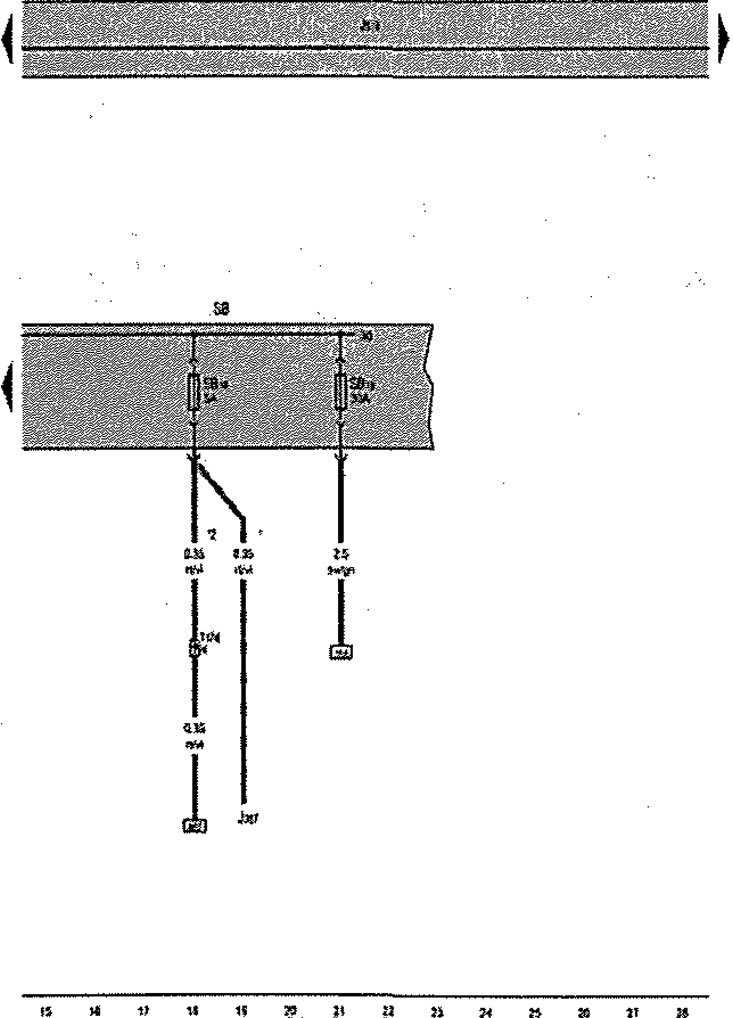

Блок предохранителей В





J367. Блок управления для контроля АКБ
J519. Блок управления бортовой сети
SB. Блок предохранителей В
SB18. Предохранитель 18 в блоке предохранителей В
SB19. Предохранитель 19 в блоке предохранителей В
Т176. Разъем, 17-контактный, на левой стойке А снизу, синий

*. Только для а/м с автономным отопителем
*2. Только для а/м без автономного отопителя


ws = белый; sw = чёрный; ro = красный; rt = красный; br = коричневый; gn = зелёный; bl = синий; gr = серый; li = лиловый; vi = лиловый; ge = жёлтый; or = оранжевый.
