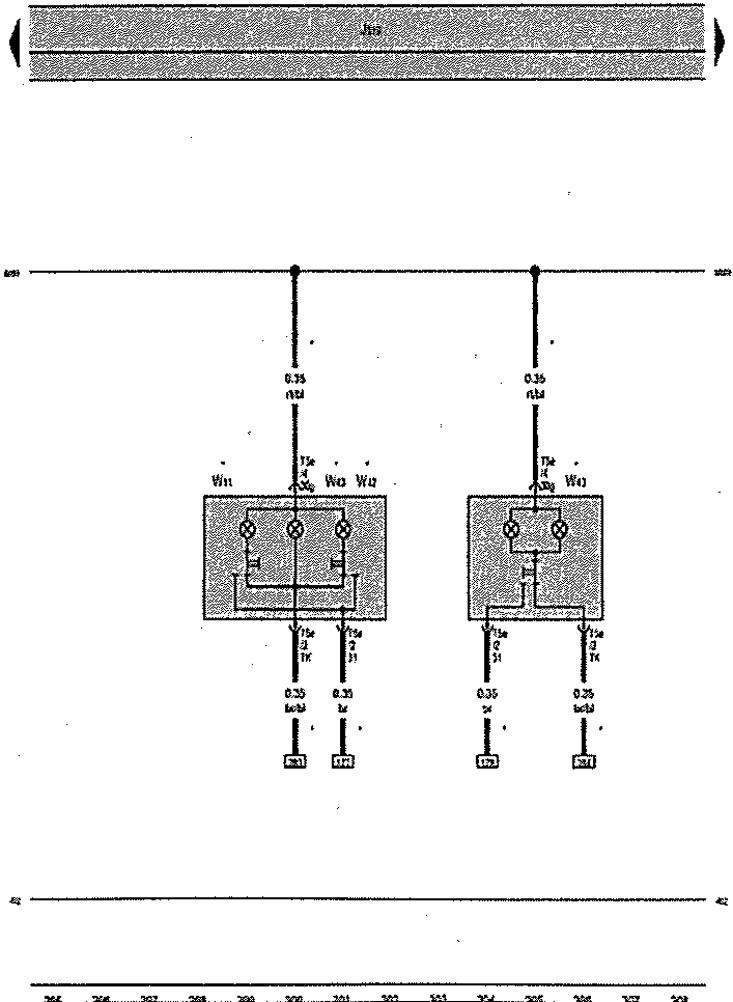

Плафон для чтения задний левый и правый, задний плафон освещения салона





J519. Блок управления бортовой сети
Т5е. Разъём, 5-контактный
W11. Плафон для чтения, задний левый
W12. Плафон для чтения, задний правый
W43. Задний плафон освещения салона
402. Соединение с массой (освещение салона) в жгуте проводов салона
В559. Плюсовое соединение 1 (30g) в главном жгуте проводов

*. В зависимости от комплектации
