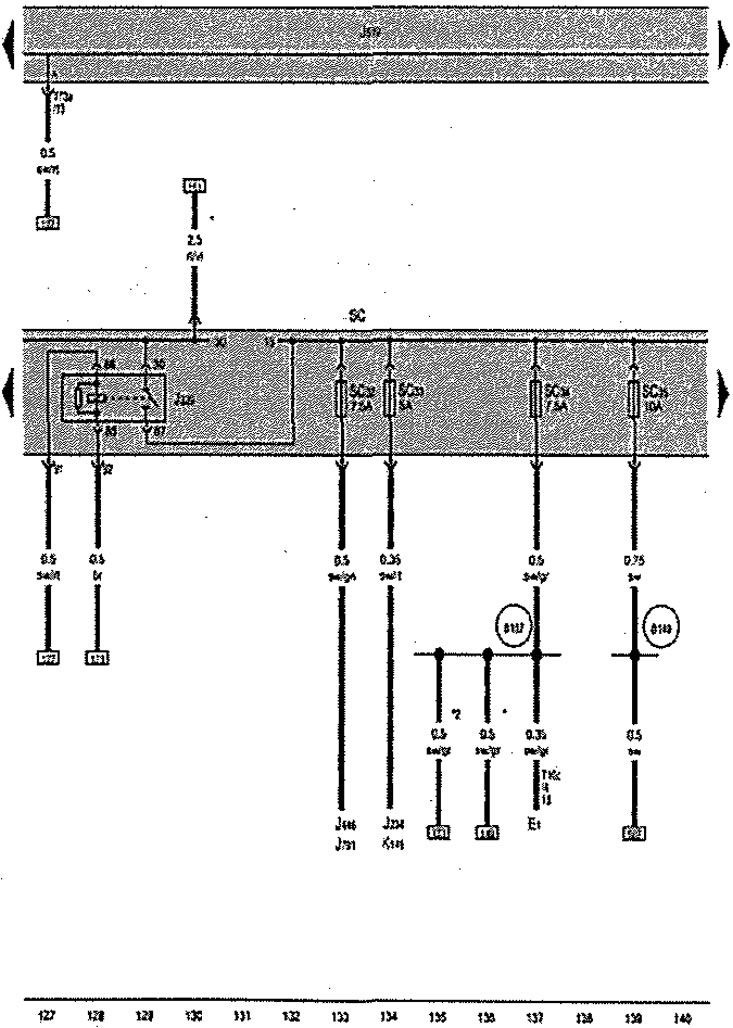

Реле электропитания клеммы 15, блок предохранителей C





Е1. Переключатель освещения
J234. Блок управления подушек безопасности
J329. Реле электропитания клеммы 15
J446. Блок управления парковочного ассистента
J519. Блок управления бортовой сети
J791. Блок управления парковочного автопилота
К145. Контрольная лампа откл. подушки безопасности переднего пассажира
SC. Блок предохранителей С
SC32. Предохранитель 32 в блоке предохранителей С
SC33. Предохранитель 33 в блоке предохранителей С
SC34. Предохранитель 34 в блоке предохранителей С
SC35. Предохранитель 35 в блоке предохранителей С
T10c. Разъём, 10-контактный
Т73а. Разъём, 73-контактный
8149. Плюсовое соединение 2 (15а) в жгуте проводов салона
8157. Плюсовое соединение 3 (15а) в жгуте проводов салона

*. В зависимости от комплектации
*2. С января 2013 года
