Снятие и установка маслосъёмных колпачков при установленной ГБЦ

Главная Octavia Октавия 3 (2013-2019) Бензиновые двигатели 1.2 л Ремонт двигателей

0

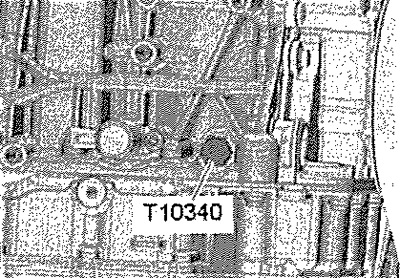

Снять корпус распредвалов. Вывернуть свечи зажигания свечным ключом, напр. -3122 В-. Вывернуть стопорный болт -Т10340-. Поршень соответствующего цилиндра установить в положение „НМТ".

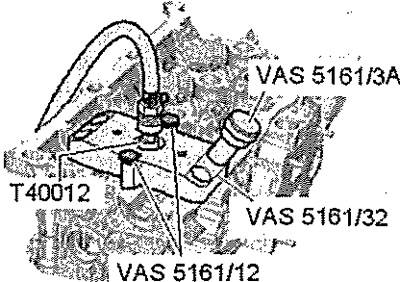

Установить на ГБЦ направляющую пластину -VAS 5161/32-1- и закрепить её винтами с накаткой -VAS 5161/12-. От руки ввернуть переходник -Т40012- с уплотнительным кольцом в соответствующее резьбовое отверстие свечи зажигания. Подсоединить переходник через обычный адаптер к источнику сжатого воздуха и подать постоянное давление. Минимальное давление: 0,6 МПа (6 бар). Вставить в направляющую пластину выколотку -VAS 5161/ЗА- и постучать по ней пластмассовым молотком, чтобы ослабить посадку сухарей клапана.

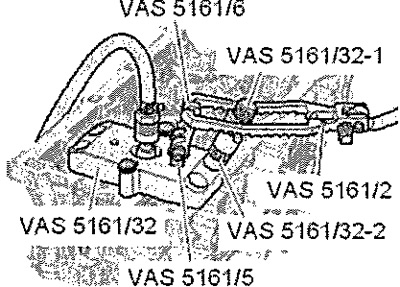

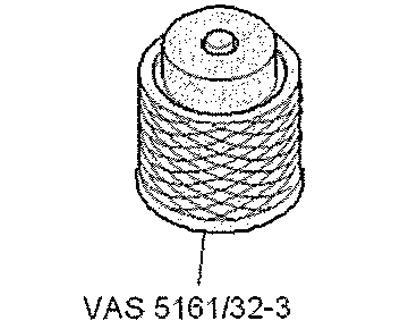

Ввернуть в направляющую пластину кронштейн -VAS 5161/6- с вилкой -VAS 5161/5-. Вставить в направляющую пластину монтажный патрон -VAS 5161/32-2- с установленной на него втулкой -VAS 5161/32-3-. Зацепить нажимной рычаг -VAS 5161/2- за переставной упор и отжать монтажный патрон вниз. Одновременно поворачивать по часовой стрелке, установленный в монтажном патроне шток до тех пор, пока расположенная на его конце вилка не войдёт в зазоры между сухарями. Попеременно поворачивать шток то в одну, то в другую сторону — сухари будут отжаты друг от друга и зафиксируются в патроне. Отпустить нажимной рычаг. Извлечь монтажный патрон. Вывернуть винты крепления направляющей пластины и отвести её в сторону. Шланг подачи сжатого воздуха остаётся подсоединённым к адаптеру. Снять пружину клапана с тарелкой.

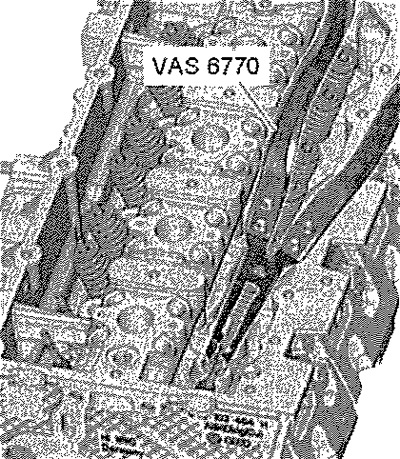

Снять маслосъёмный колпачок клещами для стержней клапанов, напр., -VAS 6770-.

Осторожно! Опасность повреждения при установке маслосъёмных колпачков.

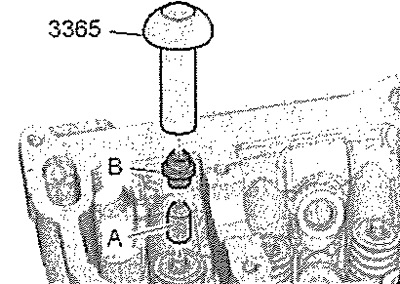

Надеть на стержень клапана пластмассовую втулку -А-, прилагаемую к новому маслосъёмному колпачку -В-. Слегка смазать рабочую кромку маслосъёмного колпачка маслом. Надеть маслосъёмный колпачок на пластмассовую втулку. Осторожно напрессовать маслосъёмный колпачок на направляющую втулку клапана с помощью оправки -3365-. Снять пластмассовую втулку.



Если сухари клапана были вынуты из монтажного патрона, то сначала их необходимо вставить в монтажное приспособление. Большим диаметром сухари клапана должны быть направлены вверх. Прижать монтажный патрон сверху к приспособлению для монтажа клапанов, чтобы захватить им сухари клапана. Вставить пружину и тарелку клапана, монтажное положение пружины клапана.




Снова закрепить направляющую пластину -VAS 5161/32-1- на ГБЦ. Вставить в направляющую пластину монтажный патрон -VAS 5161/32-2- с втулкой -VAS5161/32-3-. Прижать рычаг и, поворачивая шток монтажного патрона то в одну сторону, то в другую, вставить сухари на место. Отпустить нажимной рычаг при всё ещё вытянутом штоке. Повторить операцию на каждом клапане.

Сборка



Установка в обратном порядке. Установить свечи зажигания. Установить корпус распредвалов.
