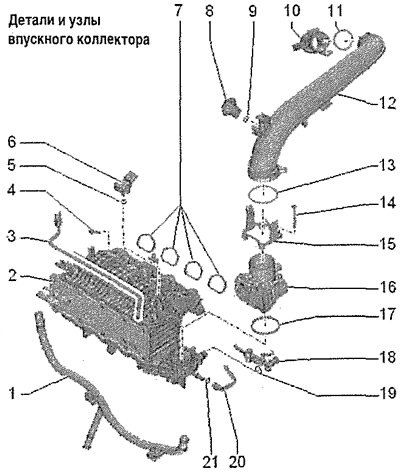

1. Патрубок ОЖ: закреплён на впускном коллекторе
2. Впускной коллектор: выполнен как один узел с интеркулером
3. Патрубок ОЖ: закреплён на впускном коллекторе
4. Болт
5. Уплотнительное кольцо: заменить
6. Датчик температуры воздуха на впуске -042-/датчик давления во впускном коллекторе-G71-
7. Уплотнения: заменить
8. Датчик давления наддува -031 -/датчик температуры воздуха на впуске 2 -G299-
9. Уплотнительное кольцо: заменить
10. Патрубок
11. Уплотнительное кольцо: заменить
12. Воздуховод
13. Уплотнительное кольцо: заменить
14. 7 Нм: самонарезающий; наживить от руки и вкрутить, чтобы болт прошёл старую резьбу; затем затянуть болт предписанным моментом
15. Крепёжная скоба: воздушного патрубка
16. Блок управления дроссельной заслонки -J338-: после замены блока дроссельной заслонки -J338- его необходимо снова адаптировать к блоку управления двигателя -J623-тестер
17. Уплотнительное кольцо: заменить
18. Вакуумный трубопровод
19. Уплотнительное кольцо: заменить
20. Вакуумный трубопровод
21. Уплотнительное кольцо: заменить
