Места установки компонентов системы впрыска

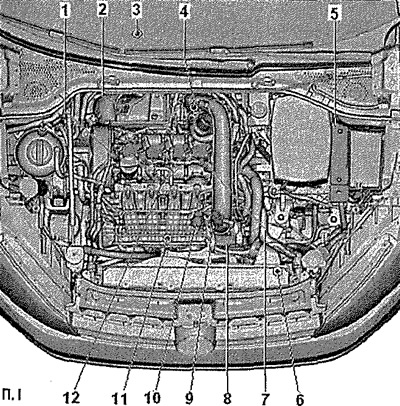

Места установки компонентов системы впрыска в моторном отсеке I

1. Клапан 1 регулятора фаз газораспределения -N205-

2. Лямбда-зонд -G39- и нагреватель лямбда-зонда -Z19-

3. Лямбда-зонд после нейтрализатора -G130- и нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z29-

4. Регулятор давления наддува -V465-

5. Блок управления двигателя -J623-

6. Датчик температуры ОЖ на выходе из радиатора -G83-

7. Датчик Холла -G40- (датчик положения распредвала)

8. Блок управления дроссельной заслонки -J338-: с электроприводом дроссельной заслонки -G186-, датчиком угла поворота 1 электропривода дроссельной заслонки -G187- и датчиком угла поворота 2 электропривода дроссельной заслонки -G188-

9. Датчик давления наддува -G31 -/датчик температуры воздуха на впуске 2 -G299-

10. Датчик температуры воздуха на впуске -С42-/датчик давления во впускном коллекторе -G71-

11. Насос системы прокачки ОЖ после выключения двигателя-V51-

12. Катушки зажигания с выходными каскадами: Катушка зажигания 1 с выходным каскадом -N70-. Катушка зажигания 2 с выходным каскадом -N127-. Катушка зажигания 3 с выходным каскадом -N291-. Катушка зажигания 4 с выходным каскадом -N292-

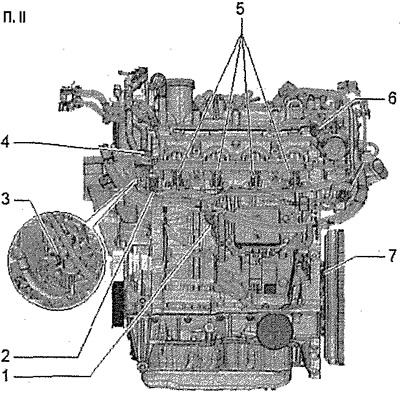

Места установки — вид двигателя спереди II

1. Датчик детонации 1 -G61-

2. Датчик низкого давления масла -F378-

3. Датчик давления топлива -G247-

4. Электромагнитный клапан 1 адсорбера -N80-

5. Форсунки: Форсунка цилиндра 1-N30-. Форсунка цилиндра 2 -N31-. Форсунка цилиндра 3 -N32-. Форсунка цилиндра 4 -N33-

6. Регулятор давления топлива -N276-: на насосе высокого давления

7. Датчик частоты вращения двигателя -G28-

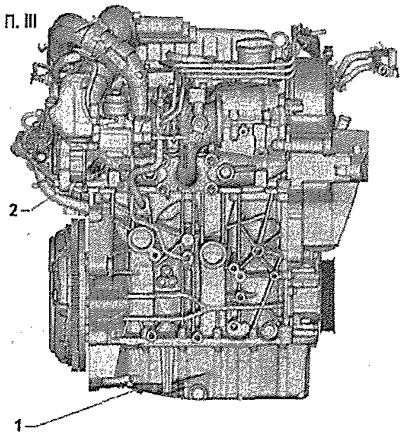

Места установки — вид двигателя сзади III

1. Датчик уровня и температуры масла -G266-

2. Датчик температуры ОЖ -G62-
