А/м с АКП DSG 0D9

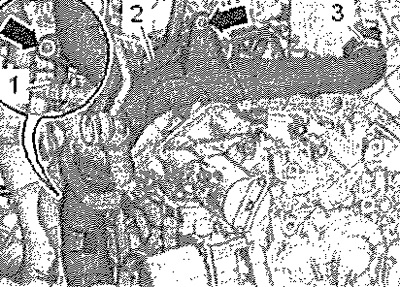

Снять шумоизолирующий кожух. Снять корпус воздушного фильтра. Высвободить жгуты проводов -1 и 2-, закреплённые на воздуховоде. Ослабить винтовой хомут -3-. Выкрутить винты -стрелки- и снять воздуховод.

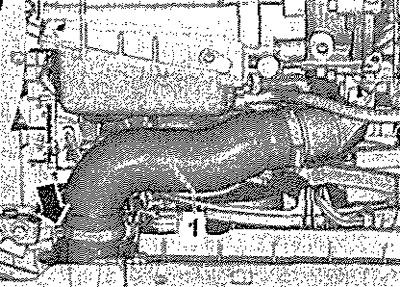

Ослабить хомут -стрелка- и снять воздушный шланг -1- с интеркулера.

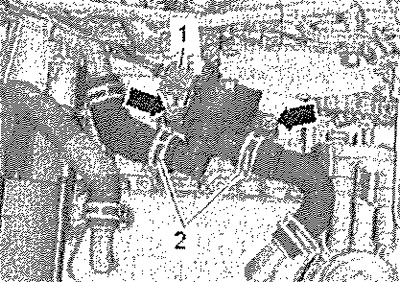

Отсоединить разъём -1-, Пережать шланги системы охлаждения у клапана системы охлаждения КП -N488- зажимами -3094-. Ослабить хомуты -2- и отсоединить шланги системы охлаждения. Открутить гайки -стрелки- и снять клапан системы охлаждения КП -N488-.
Установка
Установка в обратном порядке.
Указание: Все соединения шлангов закрепить соответствующими серийными хомутами.
