Снятие и установка блока управления топливного насоса -J538-

Главная Octavia Октавия 3 (2013-2019) Бензиновые двигатели 1.8/2.0 л Система питания

0

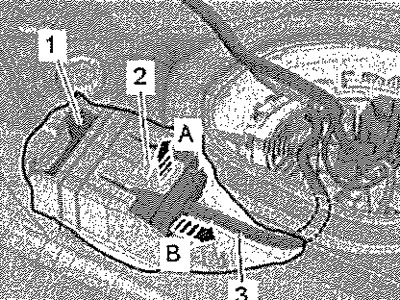

Снять заднее сиденье. Разблокировать из крепления крышку -1- правого соединительного фланца с помощью клина -3409- -стрелки-. Надавить на крепление -2- вверх по -направлению стрелки А-, ухватившись пальцем между несущим основанием кузова и топливным баком. Одновременно осторожно извлечь из зажима блок управления топливного насоса -J538- -1- по электропроводке -3- -стрелка В-. Извлечь блок управления топливного насоса -J538- между топливным баком и несущим основанием. Отсоединить разъём.



Установка



Вставить блок управления топливного насоса -J538- в гнездо, чтобы он зафиксировался с отчётливым щелчком. Установка в обратном порядке.
