Снятие и установка форсунок MPI

Главная Octavia Октавия 3 (2013-2019) Бензиновые двигатели 1.8/2.0 л Система питания

0

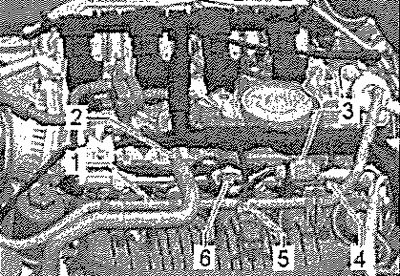

Отсоединить подающий топливопровод -1- от впускного коллектора. Извлечь разъем -3- из кронштейна. Отсоединить разъёмы -4 и 5-.

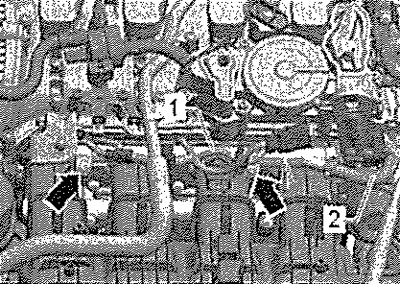

Отсоединить жгут проводов -1- от топливной рампы. Выкрутить винты -стрелки- из топливной рампы. Осторожно вытянуть топливную рампу вместе с форсунками вверх. Отсоединить разъемы на форсунках.

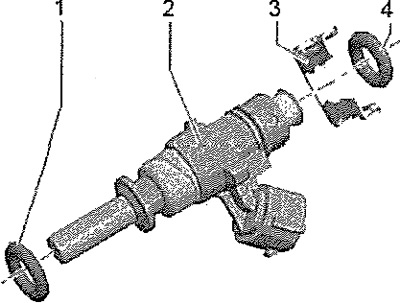

Детали и узлы форсунки MPI





1. Уплотнительное кольцо (при установке слегка смазать чистым моторным маслом) — заменить
2. Форсунка
3. Крепёжная скоба
4. Уплотнительное кольцо (при установке слегка смазать чистым моторным маслом) — заменить

Установка



Заменить уплотнительные кольца круглого сечения форсунок. Уплотнительные кольца перед установкой слегка смазать чистым моторным маслом. Подсоединить к форсункам разъёмы. От руки вдавить топливную рампу с форсунками в (обезжиренное) отверстие во впускном коллекторе до упора.

Установка в обратном порядке. Установить топливную рампу.
