Снятие и установка крышки задней ручки

Главная Rapid Рапид 1 (2012-наст.время) Кузов и салон Двери, замки и окна

0

Снятие

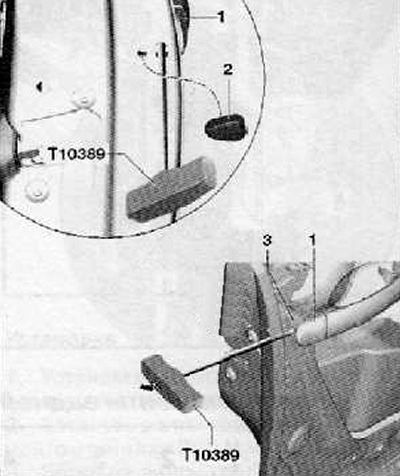

1. Извлечь заглушку (2) из корпуса задней двери, как показано на рисунке ниже.

2. Установить специальное приспособление (Т10389) в дверь, приблизительно на 38 мм, так чтобы конец приспособления оказался под фиксирующими крючками (3) на монтажном кронштейне, как показано на рисунке ниже.

3. Потянуть специальное приспособление (Т10389) в направлении стрелки, пока не отсоединятся захваты.

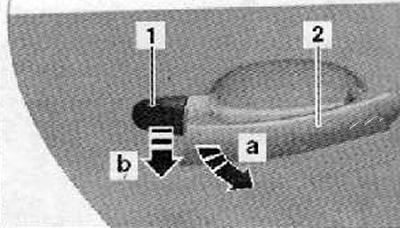

4. Оттянуть ручку двери (2) в направлении стрелки «а», как показано на рисунке ниже.

5. Потянуть крышку ручки двери (1) в направлении стрелки «b», чтобы отсоединить от опорного кронштейна.



Установка

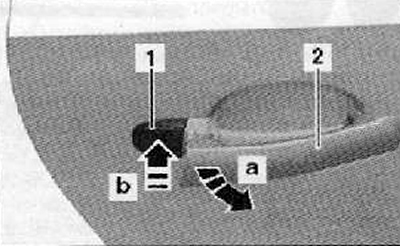

1. Оттянуть ручку двери (2) в направлении стрелки «а», как показано на рисунке ниже.

2. Надавить на крышку (1) и прижать к опоре, в направлении стрелки «b», как показано на рисунке ниже.

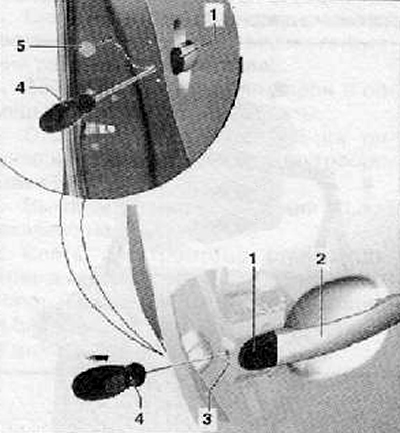

3. Установить подходящую плоскую отвертку (4) в крючки фиксатора (3) монтажного кронштейна, как показано на рисунке ниже.

4. Надавить на крышку (1) ручки двери.

5. Надавить отверткой на фиксаторы, переместив ее в направлении стрелки, до блокировки фиксатора.

6. Установить заглушку сервисного отверстия (5), показанную на рисунке ниже.
