Рапид 1 (2012-наст.время)

Снятие и установка механизма стеклоподъемника задней двери

Главная Rapid Рапид 1 (2012-наст.время) Кузов и салон Двери, замки и окна

0

Снятие



1. Снять панель облицовки задней двери (подробнее, см. соответствующий раздел в данной главе).

2. Снять стекло задней двери (подробнее. см. соответствующий раздел в данной главе).

3. Снять электромотор сервопривода стеклоподъемника задней двери или механический привод стеклоподъемника (в зависимости от комплектации) (подробнее, см. соответствующий раздел в данной главе).

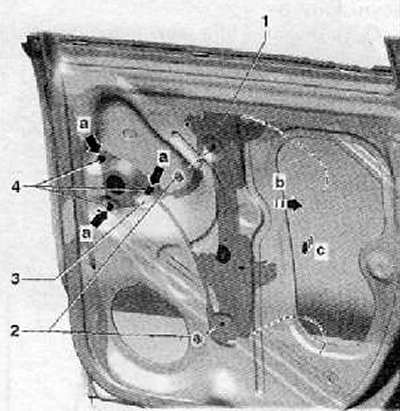

4. Отвернуть гайки крепления (2), показанные на рисунке ниже.

5. Расфиксировать зажимы (4) приводного барабана (3), после чего переместить его внутрь корпуса двери (стрелки «а»), как показано на рисунке ниже.

6. Переместить механизма стеклоподъемника (1) внутрь корпуса двери, как показано на рисунке ниже.

7. Переместить механизм стеклоподъемника в сборе в сторону сервисного отверстия в корпусе двери (стрелка b), после чего извлечь стеклоподъемник из двери, через данное сервисное отверстие (стрелка с), как показано на рисунке ниже.



Установка

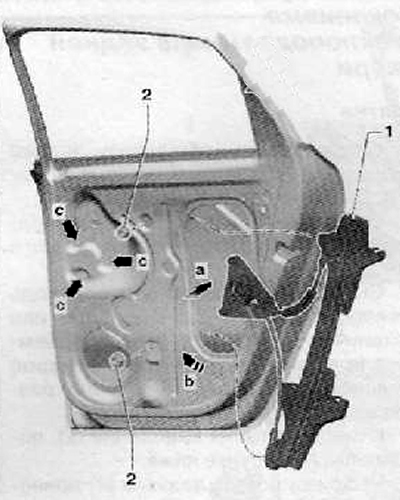

1. Установить механизм стеклоподъемника (1) в корпус двери через сервисное отверстие (стрелка а), как показано на рисунке ниже.

2. Переместить механизм стеклоподъемника в его установочное положение (стрелка b), как показано на рисунке ниже.

3. Надавить на механизм стеклоподъемника, чтобы вставить шпильки его крепления в отверстия в корпусе двери. После чего установить и затянуть гайки крепления (2), показанные на рисунке ниже, с моментом затяжки 6 Нм.

4. Надавить на приводной барабан через сервисное отверстие в двери (стрелки с), до фиксации зажимов с характерным щелчком.
