Рапид 1 (2012-наст.время)

Снятие и установка монтажного кронштейна задней двери

Главная Rapid Рапид 1 (2012-наст.время) Кузов и салон Двери, замки и окна

0

Снятие



1. Снять панель облицовки задней двери в сборе (подробнее, см. соответствующий раздел в данной главе).

2. Снять крышку двери (подробнее, см. соответствующий раздел в данной главе).

3. Снять крышку ручки и наружную ручку открытия двери (подробнее, см. соответствующий раздел в данной главе).

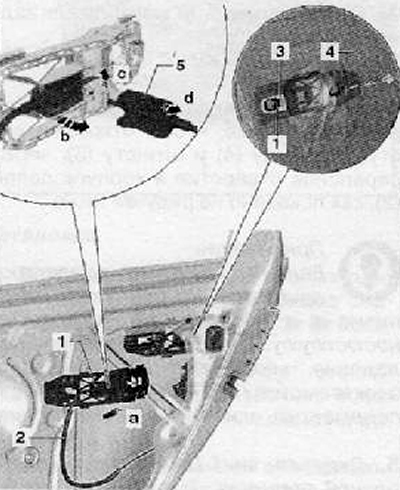

4. Выкрутить винт крепления (4) и снять прокладку (3), как показано на рисунке ниже.

5. Извлечь монтажный кронштейн (1) из двери, в направлении стрелки «а», как показано на рисунке ниже.

6. Отсоединить трос Боудена. Для этого:

Расфиксировать кронштейн (5) и отсоединить кронштейн от опоры в монтажном кронштейне (стрелка Ь), как показано на рисунке ниже.

Поднять болт активационного троса и отсоединить от опоры (стрелка с), как показано на рисунке ниже.

Извлечь трос из монтажного кронштейна (стрелка d), как показано на рисунке ниже.



Установка



1. Установка производится в последовательности обратной снятию.

2. Установить и затянуть с моментом затяжки 1 Нм винт крепления (2).
