Рапид 1 (2012-наст.время)

Снятие и установка направляющего желоба стекла задней двери

Главная Rapid Рапид 1 (2012-наст.время) Кузов и салон Двери, замки и окна

0

Снятие

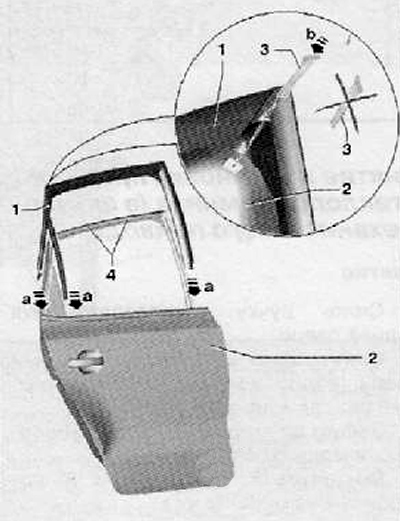

1. Отсоединить уплотнитель направляющей стекла задней двери (1) с внутренней части рамки двери, как показано на рисунке ниже.

2. Извлечь направляющую (1) из опор в двери (стрелка b), как показано на рисунке ниже.

3. Отсоединить оба фиксирующих зажима (3) направляющей (1) стекла двери как показано на рисунке ниже.

4. Отсоединить направляющую стекла (1) от рамки двери (стрелки а), как показано на рисунке ниже.



Установка



1. Заклеить все подверженные повреждению открытые части направляющей стекла задней двери клейкой лентой. Длина отрезков клейкой ленты должна быть 40 мм, ширина — 10 мм.

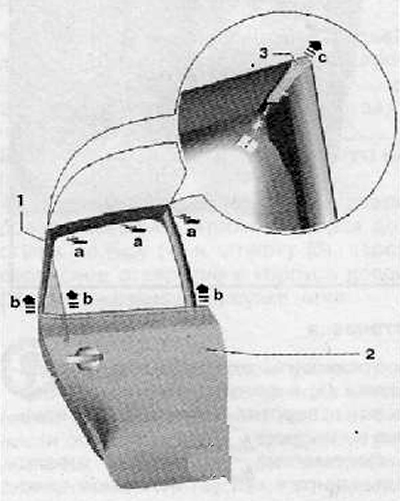

2. Установить в опоры направляющую стекла задней двери (1), как показано на рисунке ниже (стрелки а).

3. Прижать направляющую стекла двери (1) равномерно по всему периметру к рамке задней двери (2), как показано на рисунке ниже.

4. Прижать уплотнительные части направляющей стекла двери к рамке двери еще раз.

5. Установить фиксирующий зажим (3), как показано на рисунке ниже (стрелка b).

Примечание. Срез фиксирующего зажима должен быть направлен внутрь автомобиля, как показано на рисунке ниже.
