Регулировка крышки капота

Примечание.

• Автомобиль должен быть установлен на ровную горизонтальную поверхность.
• Регулировочные буферы (2) с правой и левой стороны крышки капота не используются для регулировки. Они предназначены для стабилизации или демпфирования крышки капота.
• Капот отрегулирован нормально, если он закрывается и открывается без заеданий, и имеет равномерный зазор с кузовом по всему периметру.
• Замок крышки капота должен запираться без прикладывания чрезмерного усилия.
• Гайки крепления не откручивать полностью, их необходимо лишь ослабить.

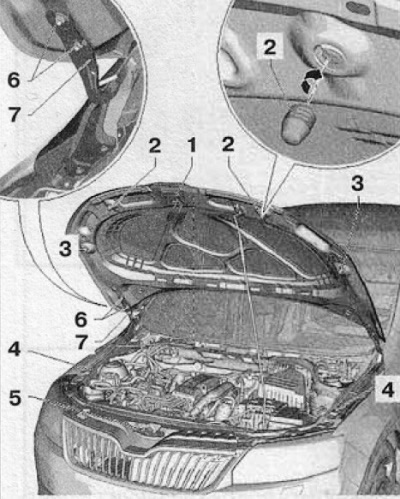

1. Выкрутить болты крепления и снять скобу замка запирания крышки капота (1), показанную на рисунке ниже.

2. Чтобы отрегулировать крышку капота относительно крыльев кузова, необходимо отпустить гайки крепления (6) на правом и левом (7) навесах.

3. Убедиться в том, что кромки капота и крыльев параллельны, а зазор равномерен по периметру.

Регулировка буферов

Примечание.

• Закрутить до упора правый и левый буферы крышки капота (2) и (3).
• Повернуть регулировочные буферы на 90 градусов в сторону преднатяга крышки капота.

1. После регулировки положения крышки капота, скоба замка запирания (1) должна быть установлена на место и отрегулирована.

2. Крышка капота в передней части может быть отрегулирована, перемещением замка (5), показанного на рисунке ниже.

3. После регулировки крышки капота, установить скобу замка запирания и затянуть болты ее крепления. Установить регулировочные буферы в исходное положение.

4. После регулировки, затянуть гайки крепления (6) крышки капота к навесам (7) с требуемым моментом затяжки и нанести на данные элементы крепления специальное антикоррозионное покрытие.

Регулировка замка крышки капота

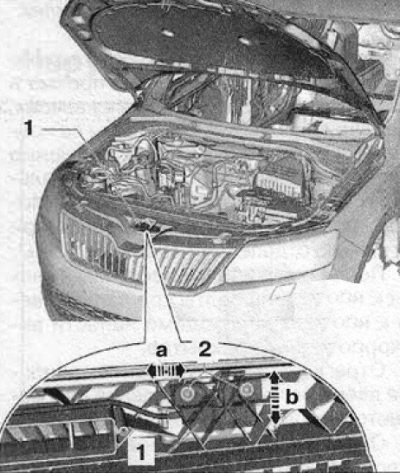

1. Отпустить болты крепления (2) и, перемещая замок крышки капота (1) в горизонтальном (стрелка а) и вертикальном (стрелка b) направлении отрегулировать его расположение.

2. После регулировки, затянуть болты крепления замка крышки капота с моментом затяжки 12 Нм.

Регулировка скобы замка

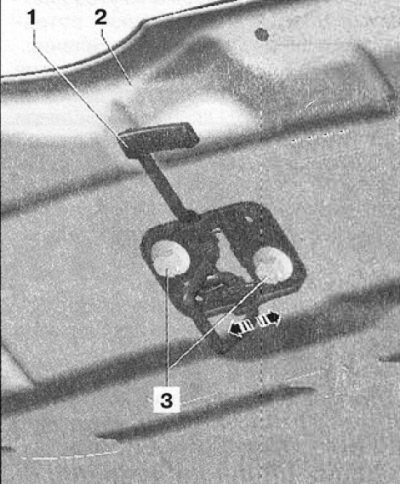

1. Отпустить болты крепления (3), показанные на рисунке ниже.

2. Отрегулировать скобу замка (1), перемещая ее в пределах отверстий, как показано на рисунке ниже.

3. Затянуть болты крепления скобы замка (3) с моментом затяжки 10 Нм.
