Электронный блок управления подушками безопасности — снятие и установка

Главная Rapid Рапид 1 (2012-2022) Кузов и салон Системы безопасности

0

Внимание. Не изменять исходное расположение электронного блока управления системой пассивной безопасности, пока блок подсоединен к сети и зажигание включено. В противном случае возможно самопроизвольное срабатывание подушки безопасности и, как следствие, получение серьезных травм.

Внимание. Если автомобиль попал в аварию, необходимо проверить места установки электронного блока управления системой пассивной безопасности и датчиков удара на наличие деформации. При повреждении или чрезмерной деформации, необходимо заменять модули кузова с местами монтажа электронного блока управления системой безопасности и датчиков удара.

Внимание. Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Примечание. Электронные блоки управления очень чувствительны к статическим разрядам Постараться не дотрагиваться к выводам разъема электронного блока управления.

Примечание. При установке нового модуля управления системы пассивной безопасности, необходимо использовать специальное программируемое оборудование.

Примечание. Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание. Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Снятие



1. Снять центральную консоль в сборе (см. соответствующий раздел в главе Кузов).


2. Отсоединить отрицательную клемму от аккумуляторной батареи.

3. Разблокировать фиксатор разъема жгута электропроводки (1) начиная со стороны ног переднего пассажира.

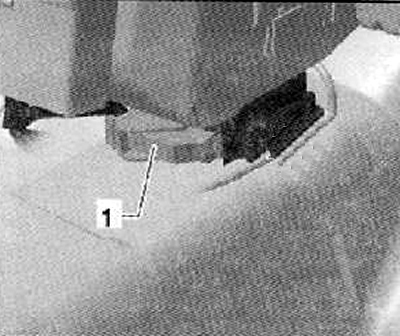

4. Отсоединить разъем жгута электропроводки от электронного блока управления (1), как показано на рисунке ниже.

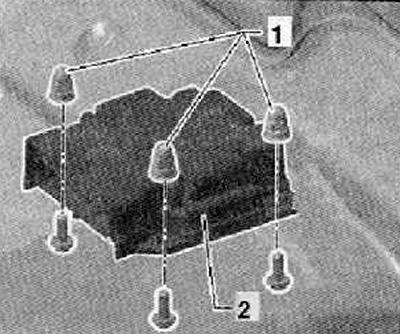

5. Выкрутить гайки крепления (1) электронного блока управления подушками безопасности, как показано на рисунке ниже. Момент затяжки гаек крепления при установке: 9 Нм.

6. Снять электронный блок управления подушками безопасности (2) в сборе, как показано на рисунке ниже.



Установка



1. Установка производится в последовательности обратной снятию.

2. Включить зажигание.

Внимание. Убедиться в том, что в автомобиле отсутствуют люди.

3. Подсоединить отрицательную клемму к аккумуляторной батарее.

4. Если электронный блок управления был заменен новым, его необходимо перекодировать.
