Снятие
1. Выкрутить болты крепления и снять заднее колесо.
2. Отпустить стояночный тормоз.
3. Снять тормозной барабан.

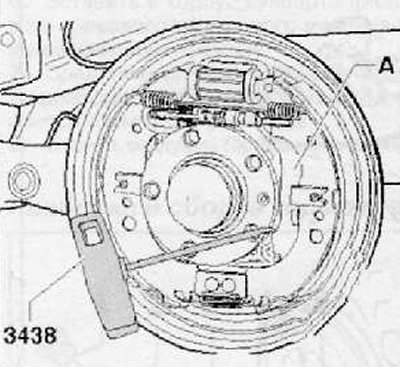

4. Переместить рычаг стояночного тормоза (А) обратно в рабочее положение, используя специальный инструмент (3438), как показано на рисунке ниже.

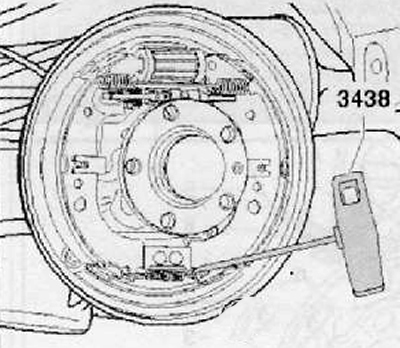

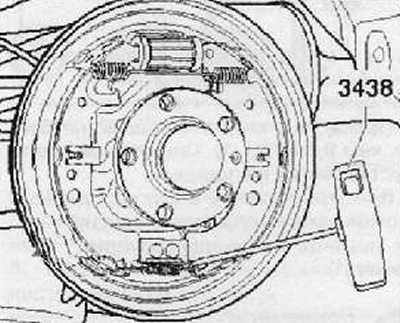

5. Используя специальное приспособление (3438), снять нижнюю возвратную пружину тормозных колодок, как показано на рисунке ниже.

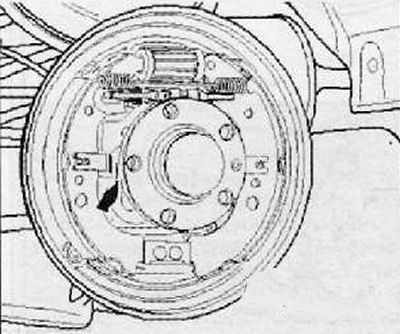

6. Снять хомут крепления и извлечь установочный палец в направлении стрелки, как показано на рисунке ниже.

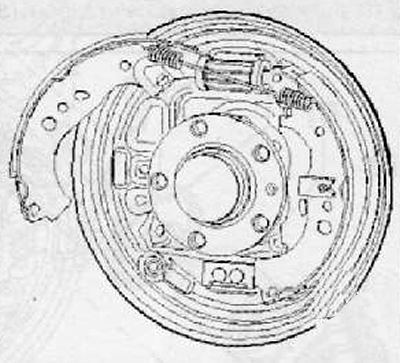

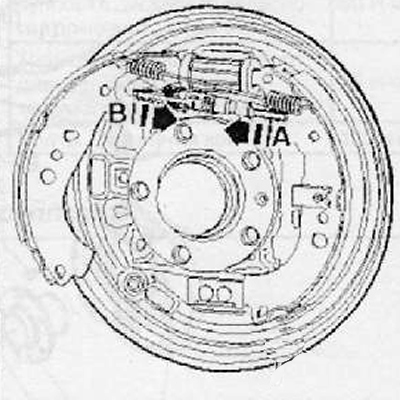

7. Аккуратно развести тормозные колодки и отсоединить в направлении стрелки В расширительный шток от передней тормозной колодки, как показано на рисунке ниже.
Внимание. Быть предельно осторожным, при снятии тормозных колодок, чтобы исключить повреждение уплотнительной манжеты рабочего тормозного цилиндра.
8. Отсоединить в направлении стрелки А расширительный шток от тормозной колодки с рычагом стояночного тормоза, как показано на рисунке ниже.
9. Отсоединить и снять верхнюю возвратную пружину тормозных колодок.
10. Отсоединить от рычага тормозной колодки трос стояночного тормоза.
11. Снять хомут крепления и установочный палец тормозной колодки с рычагом стояночного тормоза.
12. Снять тормозные колодки.
Установка

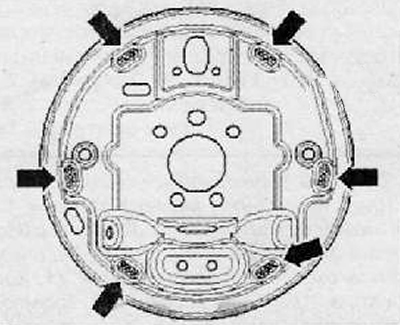

1. Нанести специальный смазочный материал на тормозной щиток, в места, указанные на рисунке стрелками. Использовать специальный смазочный материал с номером G 000 650.

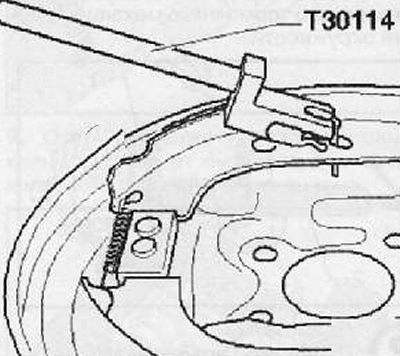

2. Установить на тормозной щиток заднюю тормозную колодку. Затем, используя специальное приспособление (Т30114), установить фиксирующий хомут крепления и установочный палец, как показано на рисунке ниже.

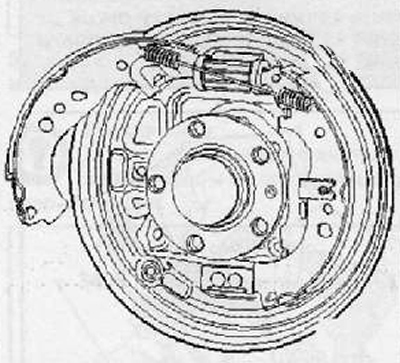

3. Установить верхнюю возвратную пружину, как показано на рисунке ниже.
4. Установить установочный штифт и зафиксировать прижимной хомут передней тормозной колодки, используя специальное приспособление, как показано на рисунке выше.
5. Используя специальный инструмент (3438), установить нижнюю возвратную пружину тормозных колодок, как показано на рисунке ниже.
6. Вращая, уменьшить до минимального размера расширительный шток.
Примечание. Не затягивать расширительный шток, так как это может привести к выходу из строя автоматического регулятора.

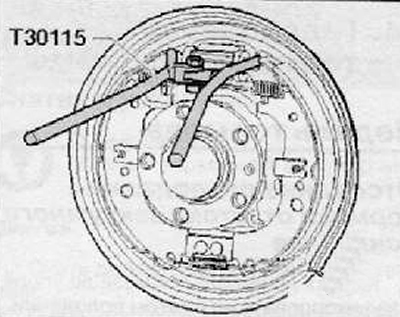

7. Используя специальное приспособление (Т30115), сжать тормозные колодки, как показано на рисунке ниже.

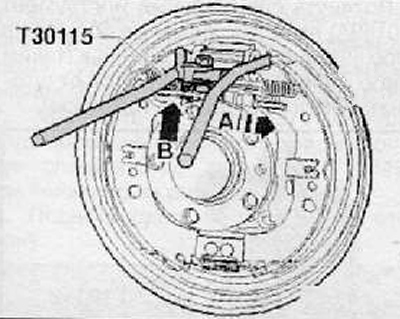

8. В первую очередь установить расширительный шток автоматического регулятора на тормозную колодку с рычагом стояночного тормоза, в направлении стрелки А, как показано на рисунке ниже.
9. Установить расширительный шток саморегулятора на переднюю тормозную колодку, в направлении стрелки В, как показано на рисунке ниже.

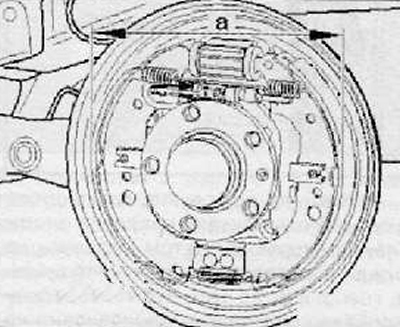

10. Используя специальное приспособление (Т30115), повторно сжать тормозные колодки так, чтобы расстояние «а» было равно 227.8 мм, как показано на рисунке ниже.
11. Очистить контактную поверхность ступицы колеса с тормозным барабаном. Нанести на данную поверхность специальный антикоррозионный реагент (AKR 322 000).
12. Очистить центральное отверстие тормозного барабана и нанести на его поверхность специальный антикоррозионный реагент (AKR 322 000).
Примечание. Исключить попадание антикоррозионного реагента на резьбовую часть болтов крепления колеса.
13. Установить тормозной барабан.
14. Нажать до упора на педаль тормоза несколько раз, чтобы отрегулировать зазор в тормозных колодках.
15. Установить заднее колесо в сборе.
