Рапид 1 (2012-2022)

Подрамник в сборе — снятие и установка

Главная Rapid Рапид 1 (2012-2022) Шасси (ходовая часть) Передняя подвеска

0

Снятие



1. Снять нижний рычаг передней подвески в сборе (см. соответствующий раздел в данной главе).

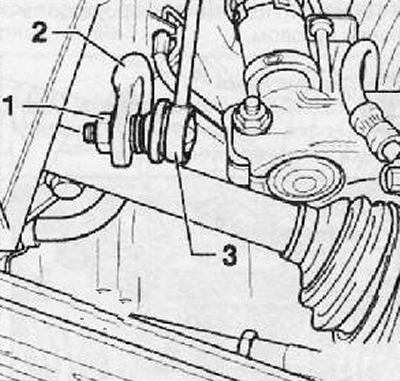

2. Отвернуть гайки крепления (1) стоек к стабилизатору поперечной устойчивости с правой и левой стороны, как показано на рисунке ниже.

3. Потянуть и отсоединить стойку (3) от стабилизатора поперечной устойчивости (2), как показано на рисунке ниже. Повторить данную операцию с обеих сторон.

4. Провернуть стабилизатора попе речной устойчивости и установить проушинами вверх.

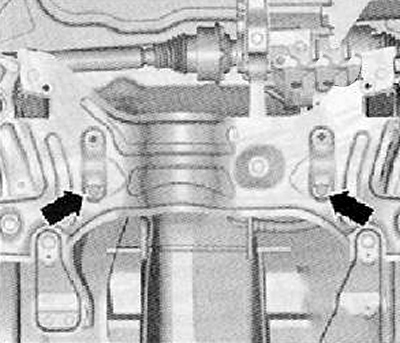

5. Выкрутить болты крепления (стрелки) и отсоединить от подрамника передней подвески рулевой механизм в сборе, как показано на рисунке ниже. Подвесить рулевой механизм, используя подходящий отрезок провода.



6. Выкрутить болты крепления, отсоединить от кузова и снять подрамник передней подвески в сборе, опустить его вместе с гидравлическим домкратом (подробнее см. соответствующий раздел в данной главе).


Примечание. Не отсоединять универсальный шарнир вала рулевой колонки от вала шестерни рулевого механизма.

7. Снять подрамник в сборе. При необходимости, выкрутить болты крепления монтажный хомуты и снять стабилизатор поперечной устойчивости в сборе.

Установка



Примечание. Перед окончательно установкой болтов крепления подрамника, установить и затянуть болты крепления рулевого механизма в сборе к подрамнику.

1. Если демонтировался, установить на место стабилизатор поперечной устойчивости.

2. Установить подрамник передней подвески в сборе с двигателем и коробкой передач на переходник гидравлического домкрата.

3. Поднять гидравлический домкрат в сборе с подрамником и подвести его к кузову автомобиля. Установить временно на подрамник рулевой механизм в сборе.

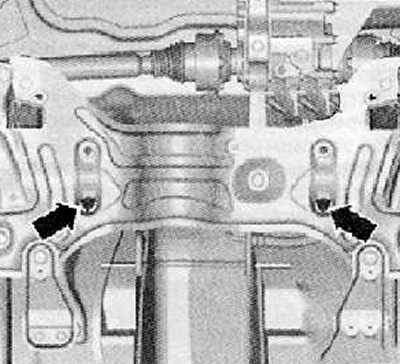

4. Вставить и затянуть от руки болты крепления рулевого механизма к подрамнику, как показано на рисунке ниже.

5. Подвести подрамник в сборе до касания с кузовом.

Примечание. Проверить правильность установки пыльника вала рулевой колонки на поперечине кузова.



6. Затянуть окончательно с требуемым моментом затяжки болты крепления рулевого механизма к подрамнику, как показано на рисунке выше.


7. Установить и затянуть болты крепления подрамника к кузову автомобиля (об это смотри выше).

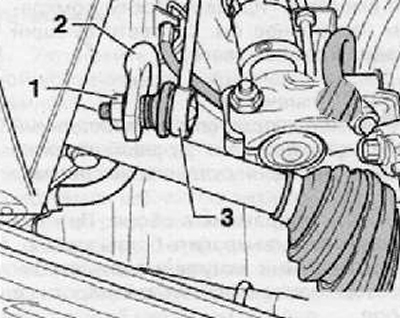

8. Подсоединить к стабилизатору поперечной устойчивости, с правой и левой стороны (2), стойки (3) стабилизатора, как показано на рисунке ниже.

9. Установить и затянуть с требуемым моментом затяжки гайки крепления стоек к стабилизатору поперечной устойчивости (1), как показано на рисунке ниже.

10. Установить нижний поперечный рычаг передней подвески (подробнее, см. соответствующий раздел в данной главе).

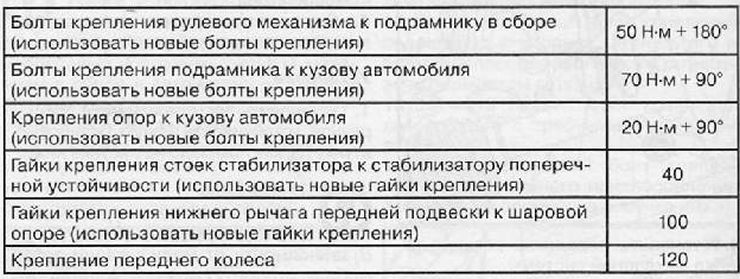

Моменты затяжки резьбовых соединений
