Замена шаровой опоры нижнего рычага передней подвески — снятие и установка

Главная Rapid Рапид 1 (2012-2022) Шасси (ходовая часть) Передняя подвеска

0

Снятие



1. Снять передние колеса.

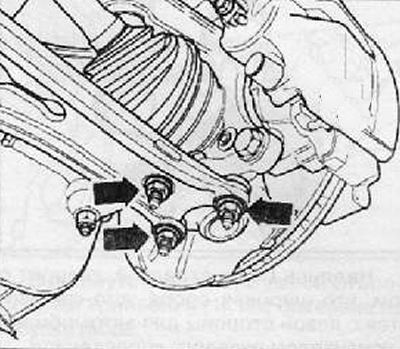

2. Отвернуть гайки крепления (стрелки) шаровой опоры к рычагу, как показано на рисунке ниже.

3. Потянуть вниз и отсоединить рычаг передней подвески от шаровой опоры.

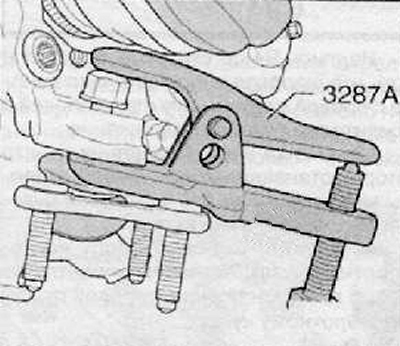

4. Установить специальный съемник на шаровую опору, как показано на рисунке ниже.

Примечание.
  • Чтобы исключить повреждение резьбовой части пальца шаровой опоры, оставить накрученной на два-три витка гайку крепления опоры к поворотному кулаку, как показано на рисунке ниже.
  • При выпрессовке шаровой опоры необходимо быть предельно осторожным, так как после извлечения опоры из поворотного кулака съемник может упасть.




5. Выпрессовать шаровую опору из поворотного кулака.

Установка



Примечание.
  • Проверить техническое состояние контактных поверхностей.
  • При установке шаровой опоры убедиться в том, что она установлена правильно. в соответствии с нанесенными на нее метками.
  • Если установить шаровую опору некорректно возможно нарушение настроек углов установки управляемых колес, в частности развала передних колес.
  • Всегда после разборки необходимо заменять гайки крепления приводных валов к ступицам колес.

  • R - Правая сторона
  • L - Левая сторона
  • 3 - для автомобилей без усилителя рулевого управления (не актуально)
  • 4 для автомобилей с усилителем рулевого управления
  • «Стрелки» - направлены в сторону направления движения автомобиля (с усилителем рулевого управления)

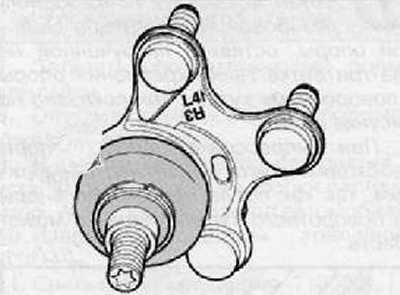

Пример. Левая шаровая опора.




Надпись L4 со стрелкой, говорит о том, что шаровая опора устанавливается с левой стороны для автомобилей с усилителем рулевого управления.

R3 - метка указывающая на то, что опора устанавливается с правой стороны на автомобили без усилителя рулевого управления(не актуально)

Пример. Правая шаровая опора.



Надпись R4 со стрелкой, говорит о том, что шаровая опора устанавливается с правой стороны для автомобилей с усилителем рулевого управления.

L3 - метка указывающая на то, что опора устанавливается с левой стороны на автомобили без усилителя рулевого управления (не актуально)

1. Установить шаровую опору на поворотный кулак. Установить и затянуть новую гайку крепления шаровой опоры к поворотному кулаку.


Примечание. При затягивании гайки крепления быть предельно осторожным. чтобы не повредить пыльник шаровой опоры.

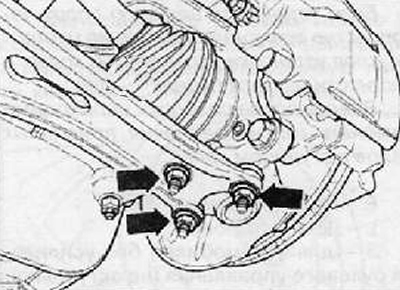

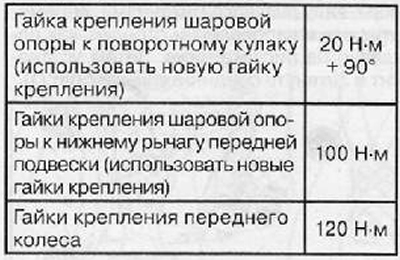

2. Подсоединить к шаровой опоре нижний рычаг передней подвески, затем установить и затянуть гайки крепления с требуемым моментом затяжки (стрелки), как показано на рисунке ниже.



3. Установить переднее колесо. Установить и затянуть с требуемым моментом затяжки гайки крепления переднего колеса.

4. Проверить углы установки передних колес. При необходимости отрегулировать углы установки передних колес.
