Замок рулевого колеса — снятие и установка

Внимание. Быть предельно осторожным при подключении аккумуляторной батареи после сборки.

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи и выждать не менее трех минут перед началом каких-либо работ.

2. Снять модуль фронтальной подушки безопасности со стороны водителя (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

3. Снять рамку щитка приборов вместе с верхней панелью облицовки рулевой колонки (подробнее, см. соответствующий раздел в главе Кузов).

4. Снять нижнюю панель облицовки рулевой колонки в сборе (подробнее, см. соответствующий раздел в главе Кузов).

5. Снять универсальные подрулевые переключатели с рулевой колонки.

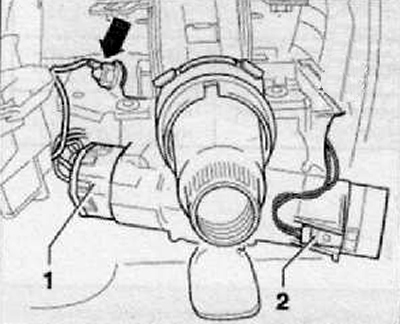

6. Отсоединить разъем жгута электропроводки от замка зажигания (1) и считывающей катушки иммобилайзера (2). как показано на рисунке ниже.

7. Снять замок блокировки рулевого колеса и замок зажигания в сборе.

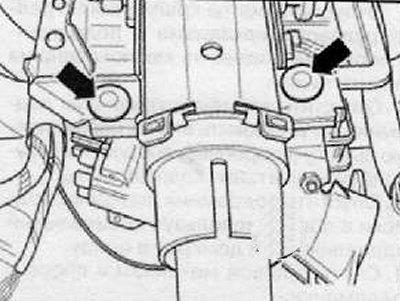

8. Выкрутить винты крепления (стрелки) (высверлить болты), показанные на рисунке ниже.

9. Снять замок блокировки рулевого колеса в сборе.

Установка

1. Установить замок блокировки рулевого колеса, после чего установить и затянуть новые болты крепления. Болты затягивать до срыва головки.


2. Установить замок зажигания и замок блокировки рулевого колеса в сборе.

3. Подсоединить разъемы жгутов электропроводки к считывающей катушке иммобилайзера и к замку зажигания.

4. Установить на рулевую колонку подрулевые переключатели.

5. Установить нижнюю панель облицовки рулевой колонки в сборе (подробнее, см. соответствующий раздел в главе Кузов).

6. Установить верхнюю панель облицовки рулевой колонки вместе с рамкой щитка приборов (подробнее, см. соответствующий раздел в главе Кузов).

7. Установить рулевое колесо в сборе.

8. Установить модуль водительской подушки безопасности (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

9. Подсоединить аккумуляторную батарею.

10. Сбросить ошибки системы диагностики.
