Рапид 1 (2012-2022)

Рычаг очистителя заднего стекла

Главная Rapid Рапид 1 (2012-2022) Электрооборудование Оборудование и приборы

0

Снятие

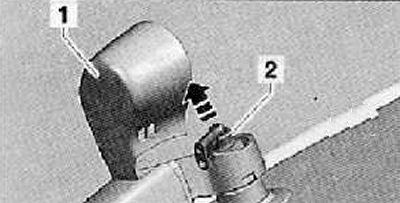

1. Снять крышку (1) с фиксатора, как показано на рисунке ниже, и отвести ее вниз.

2. Аккуратно вытолкнуть распылитель (2) омывателя заднего стекла (стрелка), как показано на рисунке ниже (кроме моделей Spaceback).

3. Отпустить гайку крепления провернув ее на один оборот.

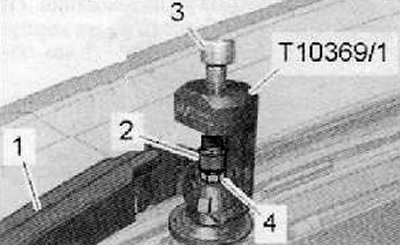

4. Установить фиксирующую гайку на гайку крепления М6 (4) (не относится к модели Spaceback), как показано на рисунке ниже.

5. Используя специальный съемник (3), отсоединить рычаг очистителя (1) заднего стекла, как показано на рисунке ниже.

Примечание. Всегда при снятии рычага, необходимо использовать упорную часть (2), чтобы не повредить резьбовую часть.



6. Полностью отвернуть гайку крепления и снять рычаг очистителя заднего стекла.


Установка



1. При включенном зажигании вращать электромотор очистителя заднего стекла, чтобы установить его в исходное положение.

2. Установить рычаг очистителя заднего стекла и зафиксировать его гайкой, затянув ее от руки.

3. Установить окончательное исходное положение рычага очистителя заднего стекла. Для этого:

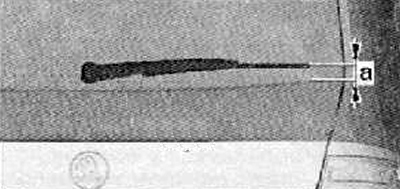

Отрегулировать рычаг очистителя так, чтобы расстояние «а» соответствовало требуемому значению «а» = 42±2 мм.

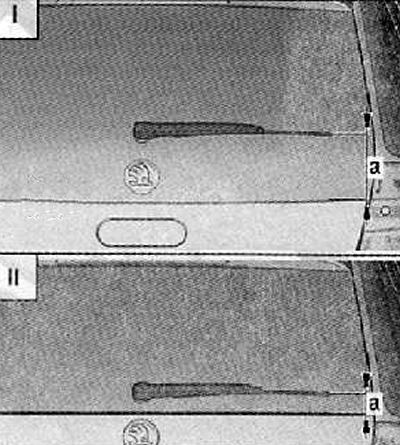

Rapid Spaceback
  • Версия I - «а» = 183±2 мм
  • Версия II - «а» = 52±2 мм



4. Затянуть гайку крепления с моментом затяжки 12 Нм.

5. Проверить и убедиться в том, что очиститель заднего стекла работает должным образом.
