Проверка стартера при работе без нагрузки

1. Зажать стартер в тиски с накладками из мягкого материала и подсоединить полностью заряженную 12-вольтовую аккумуляторную батарею к стартеру, как указано ниже:

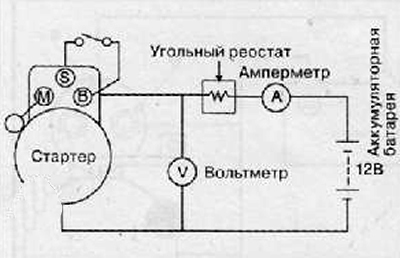

2. Подсоединить контрольный амперметр (с пределом измерения до 100 А) и угольный реостат, как показано на рисунке.

3. Подсоединить вольтметр, как показано на рисунке.



4. Установить угольный реостат в положение выключения.

5. Подсоединить провод от минусового вывода аккумуляторной батареи к корпусу стартера.

6. Реостатом установить напряжение 11 В по вольтметру.

7. Включить стартер и проверить соответствие максимального потребляемого тока норме, а также плавность и легкость вращения якоря стартера. Сила потребляемого тока: 85 А (130 А); частота вращения якоря: 2600 (3600) об/мин.
