Стартер — снятие и установка

Главная Rapid Рапид 1 (2012-2023) Электрооборудование Силовые устройства

0

Снятие

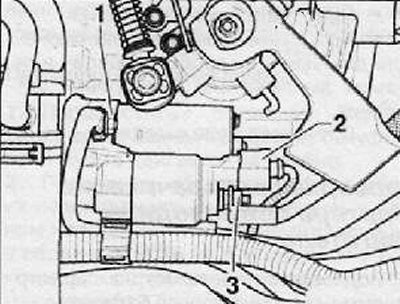

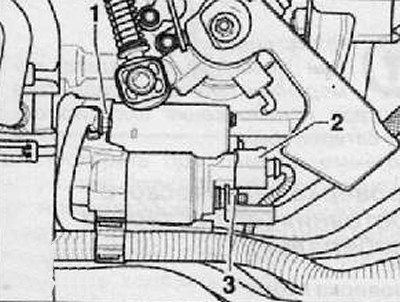

1. Отвернуть гайку крепления (1) и снять провод «массы» от корпуса, как показана на рисунке ниже.

2. Отсоединить разъем жгута электропроводки (2), как показано на рисунке ниже.

3. Снять пластиковую крышку и отсоединить провод (3) (вывод 30) от втягивающей обмотки.



Автомобили с механической коробкой передач



4. Снять звукоизоляционное покрытие.

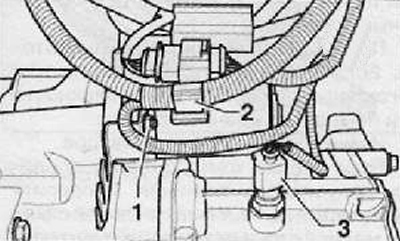

5. Отвернуть гайку крепления (1) и отвести в сторону держатель (2) вместе со жгутом электропроводки, как показано на рисунке ниже. При необходимости, отсоединить разъем жгута электропроводки фонаря заднего хода (3), как показано на рисунке ниже.



6. Ослабить крепление рычага переключения передач коробки передач (если 02Т).

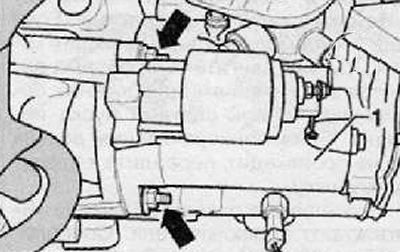

7. Выкрутить болты крепления (стрелки) и снять стартер в сборе (1), как показано на рисунке ниже. Момент затяжки болтов крепления при установке: 80 Нм.



Установка



1. Установка производится в последовательности обратной снятию.

Примечание. Всегда после разборки необходимо использовать новые самоконтрящиеся гайки крепления (1) и (3).

Моменты затяжки элементов крепления:
  • (1) 20 Нм.
  • (2) 16-20 Нм.
