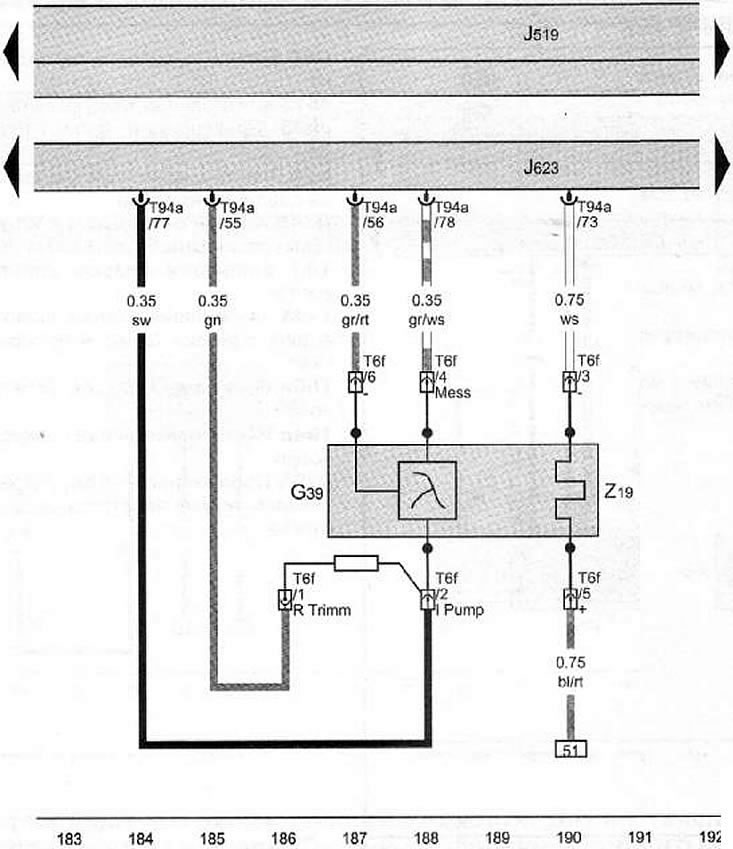

Лямбда-зонд, электронный блок управления двигателя





G39 Лямбда-зонд
J519 Контрольный модуль питания
J623 Электронный блок управления двигателя
T6f 6-пиновый разъем электропроводки
Т94а 94-пиновый разъем электропроводки
Z19 Нагреватель лямбда-зонда


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
