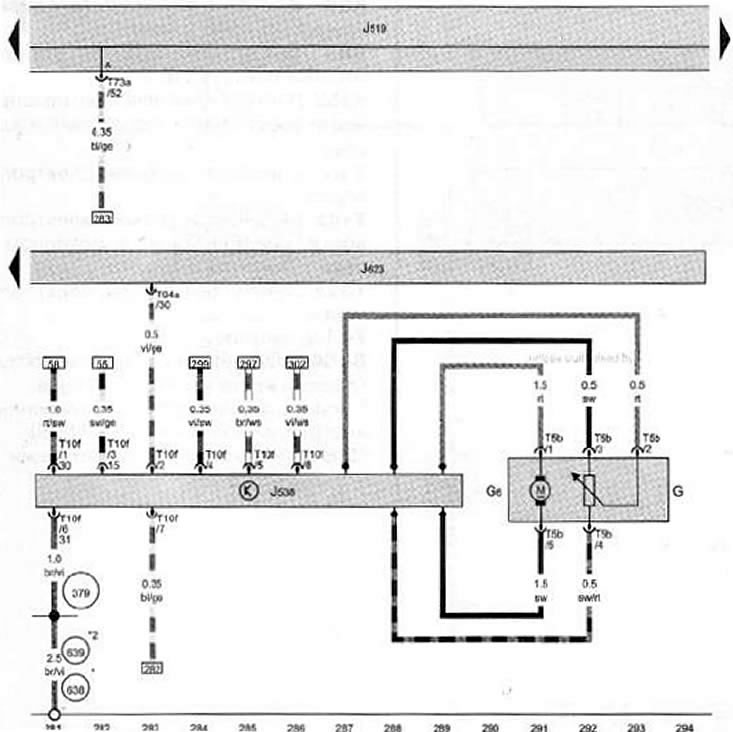

Датчик уровня топлива, насос поддержания давления топлива в системе питания, контрольный модуль топливного насоса, электронный блок управления двигателя





G Датчик уровня топлива
G6 Насос поддержания давления топлива
J519 Контрольный модуль питания
J538 Контрольный модуль топливного насоса
J623 Электронный блок управления двигателя
Т5b 5-пиновый разъем электропроводки
Т10f 10-пиновый разъем электропроводки
Т73а 73-пиновый разъем электропроводки, черный
Т94а 94-пиновый разъем электропроводки
379 Соединение на «массу» 14, в главном жгуте электропроводки
638 Точка подсоединения «массы» на правой передней стойке кузова
639 Точка подсоединения «массы» на левой передней стойке кузова
* Только для моделей с левым расположением рулевого колеса
*2 Только для моделей с правым расположением рулевого колеса


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
