Держатель предохранителей A, вентилятор системы охлаждения

Главная Rapid Рапид 1 (2012-2022) Электрооборудование Электрические схемы (бензин)

0

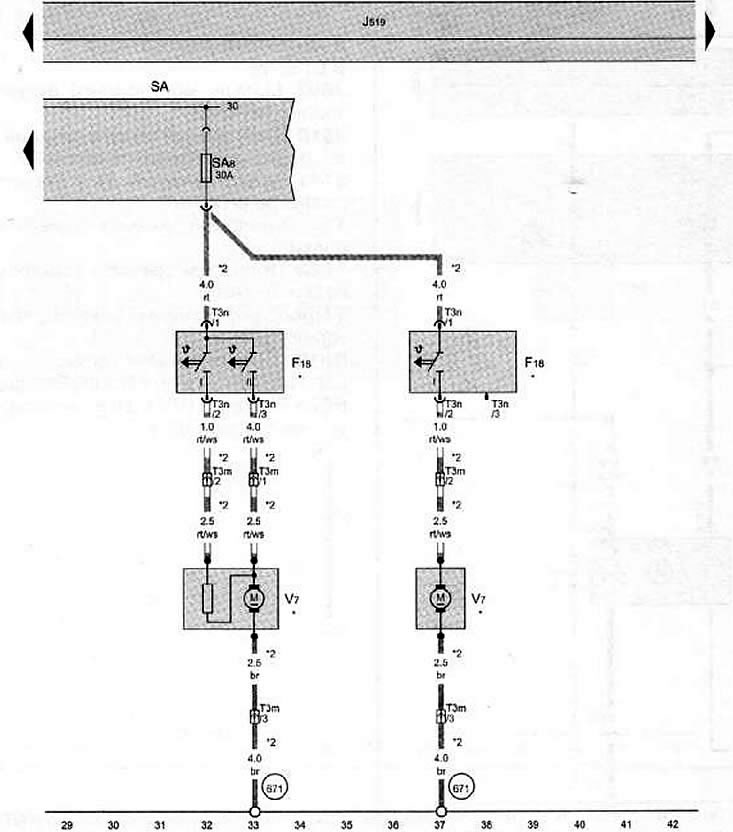

Термовыключатель вентилятора радиатора системы охлаждения двигателя, держатель предохранителей A, вентилятор системы охлаждения





F18 Термовыключатель вентилятора радиатора системы охлаждения двигателя
J519 Контрольный модуль питания
SA Держатель предохранителей А
SA8 Предохранитель 8 в держателе предохранителей А
Т3m 3-пиновый разъем электропроводки, на вентиляторе радиатора системы охлаждения двигателя
Т3n 3-пиновый разъем электропроводки
V7 Вентилятор системы охлаждения
671 Точка подсоединения «массы», на переднем левом удлинителе подрамника
* В зависимости от комплектации
*2 Только модели без системы кондиционирования/Climatronic


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
