Рапид 1 (2012-2022)

Кнопка отпирания и модуль замка двери багажного отделения

Главная Rapid Рапид 1 (2012-2022) Электрооборудование Электрические схемы

0

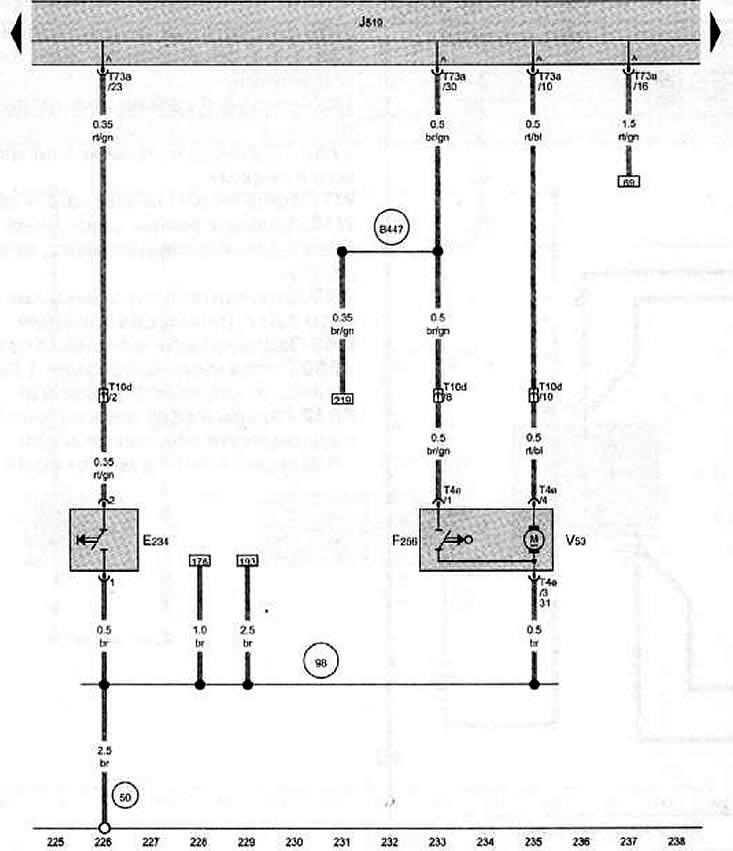

Кнопка отпирания двери багажного отделения, модуль замка двери багажного отделения, электромотор сервопривода запирания замка двери багажного отделения





Е234 Кнопка отпирания двери багажного отделения
F256 Модуль замка двери багажного отделения
J519 Контрольный модуль питания
Т4е 4-пиновый разъем электропроводки
T10d 10-пиновый разъем электропроводки, на левой задней стойке кузова
Т73а 73-пиновый разъем электропроводки, черный
V53 Электромотор сервопривода запирания замка двери багажного отделения
50 Точка «массы», с левой стороны в багажном отделении автомобиля
98 Точка «массы», на жгуте электропроводки двери багажного отделения
В447 Разъем (освещение багажного отделения), в главном жгуте электропроводки
* Только модели без задней антенны


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
