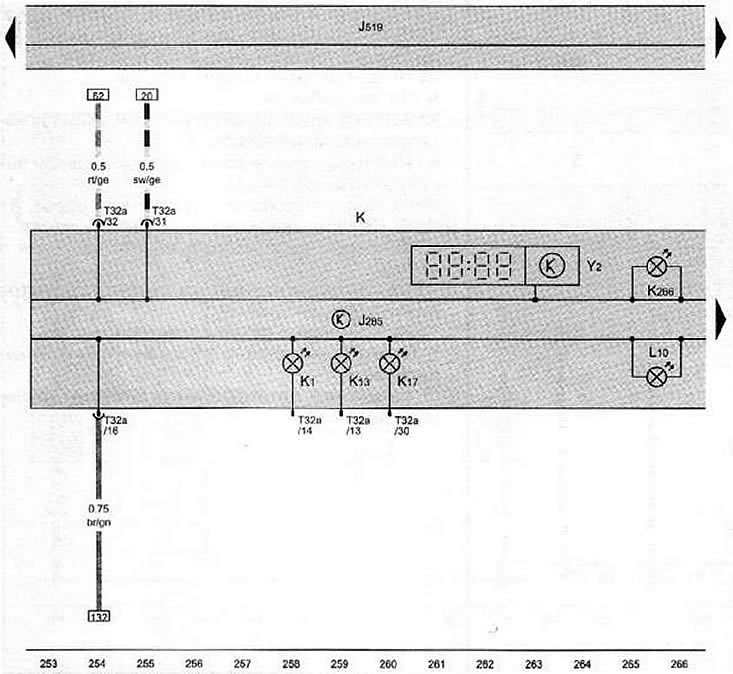

Щиток приборов, цифровые часы





J285 Блок управления в щитке приборов
J519 Контрольный модуль питания
К Щиток приборов
К1 Лампа сигнализатора фары головного освещения
К13 Лампа сигнализатора задней противотуманной фары
К17 лампа сигнализатора передней противотуманной фары
К266 Лампа сигнализатора фар головного освещения, ближний свет
L10 Лампа подсветки приборной панели
Т32а 32-пиновый разъем электропроводки
У2 Цифровые часы


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
