Выключатель сигнализатора рычага стояночного тормоза, датчик уровня тормозной жидкости

Главная Rapid Рапид 1 (2012-2022) Электрооборудование Электрические схемы

0

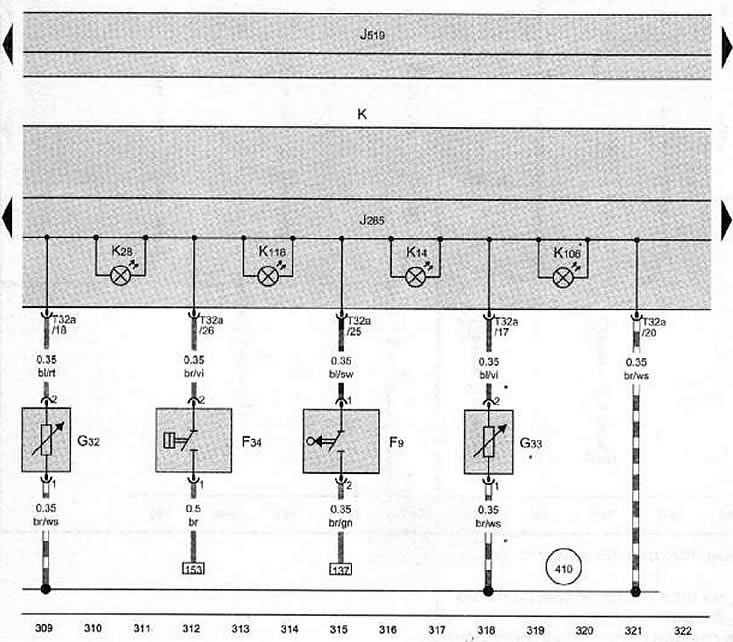

Выключатель сигнализатора рычага стояночного тормоза, датчик уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра, датчик индикатора недостатка охлаждающей жидкости, датчик уровня жидкости в бачке омывателя ветрового стекла, щиток приборов





F9 Выключатель сигнализатора рычага стояночного тормоза
F34 Датчик уровня тормозной жидкости в расширительном бачка главного тормозного цилиндра
G32 Датчик индикатора недостатка охлаждающей жидкости
G33 Датчик уровня жидкости в бачке омывателя ветрового стекла
J285 Блок управления в щитке приборов
J519 Контрольный модуль питания
К Щиток приборов
К14 Лампа сигнализатора активированного стояночного тормоза
К28 лампа сигнализатора температуры охлаждающей жидкости и лампа недостатка охлаждающей жидкости в системе
К106 Лампа сигнализатора низкого уровня жидкости в бачке омывателя
К118 Лампа сигнализатора тормозной системы
Т32а 32-пиновый разъем электропроводки
410 Соединение на «массу» 1 («масса» датчика) в главном жгуте электропроводки
* Специальная комплектация


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
