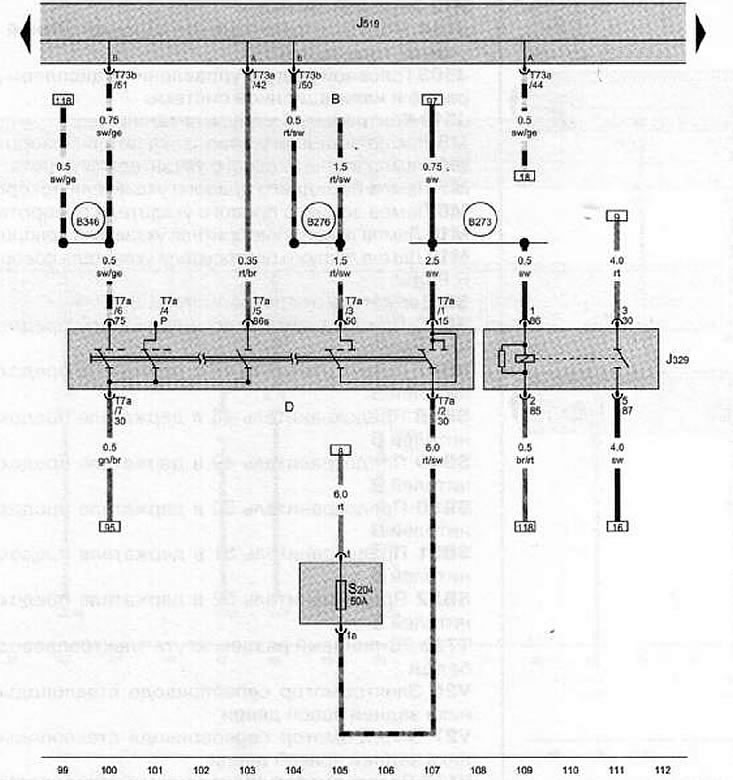

Выключатель зажигания/стартера, вывод 15-вольтового реле питания





В Стартер
D Выключатель зажигания/стартера
J329 Вывод 15-вольтового реле питания
J519 Контрольный модуль питания
S204 Предохранитель 1 (30), на реле под приборной панелью
Т7а 7-пиновый разъем жгута электропроводки
Т73а 73-пиновый разъем жгута электропроводки, черный
Т73Ь 73-пиновый разъем жгута электропроводки, белый
В273 Положительный разъем (15) в главном жгуте электропроводки
В276 Положительный разъем (50) в главном жгуте электропроводки
В346 Разъем 1 (75), в главном жгуте электропроводки
* Только модели с механической коробкой передач


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
