Методы работы с микрометрами

Главная Rapid Рапид 1 (2012-2022) Общая информация Техобслуживание и уход

0

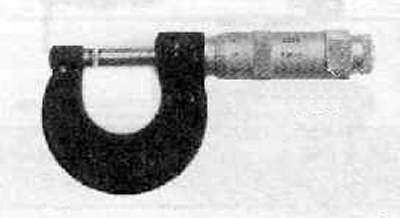

Микрометр — прибор, предназначенный для измерений линейных размеров абсолютным контактным методом в области малых размеров с высокой точностью (от 0,01 до 0.001 мм), преобразовательным механизмом которого является микропара винт-гайка.

Необходимо содержать микрометр в чистоте. Соблюдать осторожность, чтобы не ронять микрометр, поскольку его скоба может деформироваться, что приведет к неточности измерений.

Действие микрометра основано на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. Полные обороты отсчитывают по шкале, нанесённой на стебле микрометра, а доли оборота — по круговой шкале, нанесённой на барабане. Оптимальным является перемещение винта в гайке лишь на длину не более 25 мм из-за трудности изготовления винта с точным шагом на большей длине. Поэтому микрометр изготовляют нескольких типоразмеров для измерения длин от 0 до 25 мм, от 25 до 50 мм и т.д. Для микрометров с пределами измерений от 0 до 25 мм при сомкнутых измерительных плоскостях пятки и микрометрического винта нулевой штрих шкалы барабана должен точно совпадать с продольным штрихом на стебле, а скошенный край барабана — с нулевым штрихом шкалы стебля. Для измерений длин, больших 25 мм, применяют микрометр со сменными пятками установку таких микрометров на ноль производят с помощью установочной меры, прикладываемой к микрометру, или концевых мер. Измеряемое изделие зажимают между измерительными плоскостями микрометра. Обычно шаг винта равен 0,5 или 1 мм и соответственно шкала на стебле имеет цену деления 0,5 или 1 мм, а на барабане наносится 50 или 100 делении для получения отсчёта 0.01 мм. Эта величина отсчёта является наиболее распространённой, но имеются микрометры с отсчётом 0,005, 0,002 и 0,001 мм. Постоянное осевое усилие при контакте винта с деталью обеспечивается фрикционным устройством-трещоткой. При плотном соприкосновении измерительных поверхностей микрометра с поверхностью измеряемой детали трещотка начинает проворачиваться с лёгким треском, при этом вращение микровинта следует прекратить после трёх щелчков.

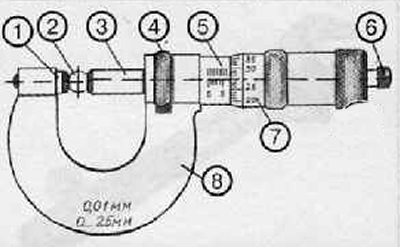

При проведении измерений предмет (2) зажимается между пяткой и микрометрическим винтом (3) На поверхности стебля находятся две штриховые шкалы, смещенные друг относительно друга на 0.5 мм, и имеющие цену деления 1 мм. Барабан (7) вращается вокруг круговой шкалы, которая также располагается на скосе барабана. Микрометрический винт может быть зафиксирован в любом положении Винт оснащен механизмом-трещоткой для обеспечения постоянства измерительного давления.



1. Пятка.
2. Предмет измерения.
3. Шпиндель.
4. Колесо.
5. Измерительная шкала (в мм).
6. Храповик.
7. Нониус барабана.
8. Скоба.


1. Предмет устанавливается между пяткой и микрометрическим винтом, при этом, вращая барабан, устанавливают шпиндель на приблизительном размере предмета.

2. Шпиндель осторожно приближается до соприкосновения с измеряемым предметом.

3. Определяется размер в мм при помощи нониуса барабана, который соответствует горизонтальному указательному штриху шкалы стебля.

4. Определяется общий размер замеряемого объекта.

Примечание. При контакте с измеряемым предметом не производить поджим шпинделя вращением гильзы барабана от руки, это может привести к поломке микрометра. Для более точного определения размеров необходимо убедиться в том, чтобы предмет был хорошо закреплен.
