Рапид 1 (2012-2022)

Бензиновый двигатель объемом 1.6 л (MPI)

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Система охлаждения

0

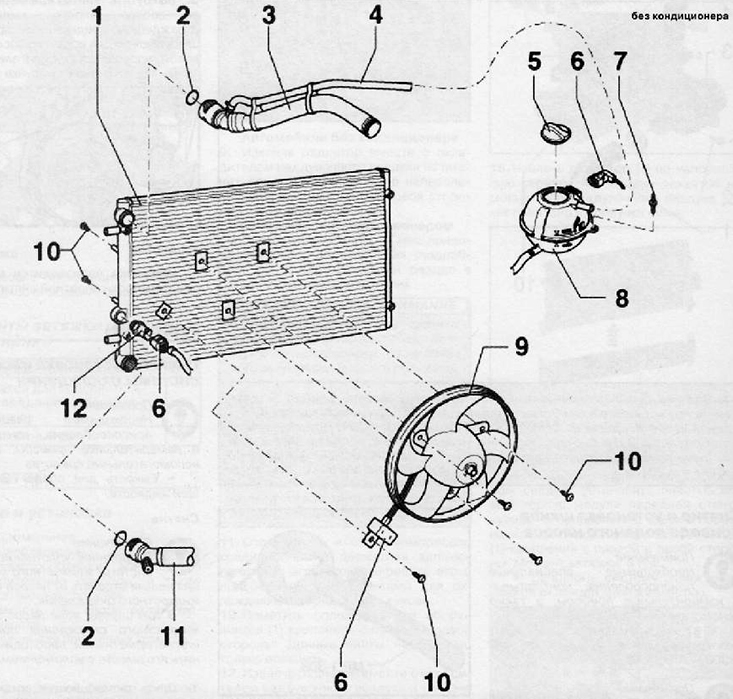

1. Радиатор системы охлаждения двигателя
2. Уплотнительное кольцо
3. Верхний патрубок системы охлаждения
4. Водяной шланг системы охлаждения
5. Крышка расширительного бачка
6. Разъем жгута электропроводки
7. Шпилька, момент затяжки при установке 2 Нм
8. Расширительный бачок системы охлаждения
9. Вентилятор системы охлаждения
10. Винт крепления, момент затяжки при установке 5 Нм
11. Нижний патрубок системы охлаждения
12. Термовыключатель вентилятора охлаждения радиатора, момент затяжки выключателя при установке 25 Нм

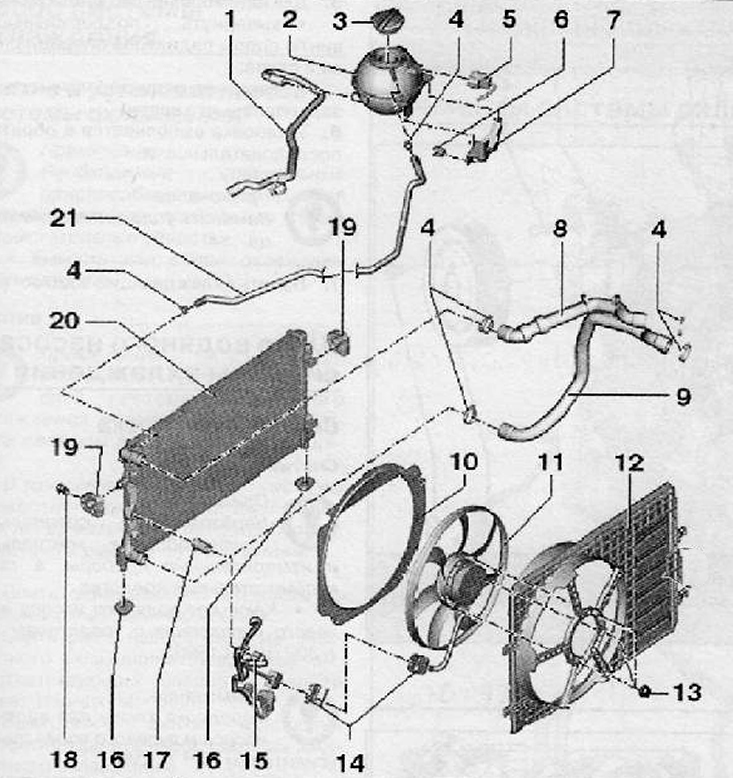

1. Водяной шланг
2. Расширительный бачок
3. Крышка расширительного бачка
4. Хомут крепления
5. Разъем жгута электропроводки
6. Фиксирующий зажим
7. Опора
8. Верхний патрубок системы охлаждения
9. Нижний патрубок системы охлаждения
10. Промежуточная пластина вентилятора радиатора системы охлаждения двигателя
11. Вентилятор системы охлаждения двигателя
12. Кожух вентилятора
13. Винт крепления, момент затяжки при установке 10 Нм
14. Опора
15. Разъем жгута электропроводки термовыключателя вентилятора системы охлаждения
16. Нижняя опора радиатора
17. Термовыключатель вентилятора системы охлаждения
18. Винт крепления, момент затяжки винта при установке 10 Нм
19. Верхняя опора радиатора
20. Радиатор в сборе
21. Водяной шланг (к расширительному бачку)
