Впускной коллектор дизельного двигателя

Главная Rapid Рапид 1 (2012-наст.время) Силовой агрегат Система впуска и выпуска

0

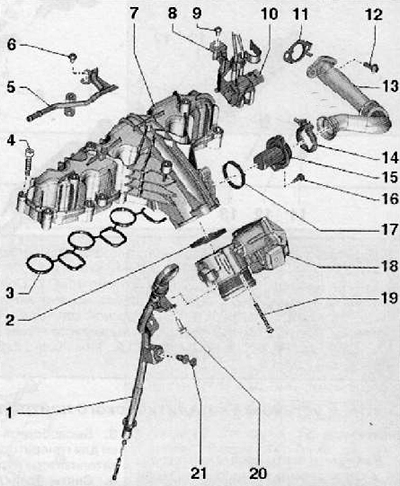

1. Направляющая трубка маслоизмерительного щупа
2. Уплотнительное кольцо
3. Уплотнение
4. Болт крепления. момент затяжки 8 Нм
5. Обратный топливопровод
6. Винт крепления, момент затяжки 9 Нм
7. Впускной коллектор в сборе
8. Держатель для переключающего клапана охладителя системы рециркуляции отработавших газов -N345-
9. Винт крепления, момент затяжки 9 Нм
10. Переключающий клапан охладителя системы рециркуляции отработавших газов -N345-
11. Уплотнение
12. Болт крепления, момент затяжки 20 Нм
13. Соединительная труба (к охладителю системы рециркуляции отработавших газов)
14. Крепежный хомут, момент затяжки 5 Нм
15. Штуцер
16. Болт крепления, момент затяжки 8 Нм
17. Уплотнительное кольцо
18. Модуль дроссельной заслонки -J338-
19. Болт крепления, момент затяжки 8 Нм
20. Болт крепления, момент затяжки 9 Нм
21. Удерживающий зажим
