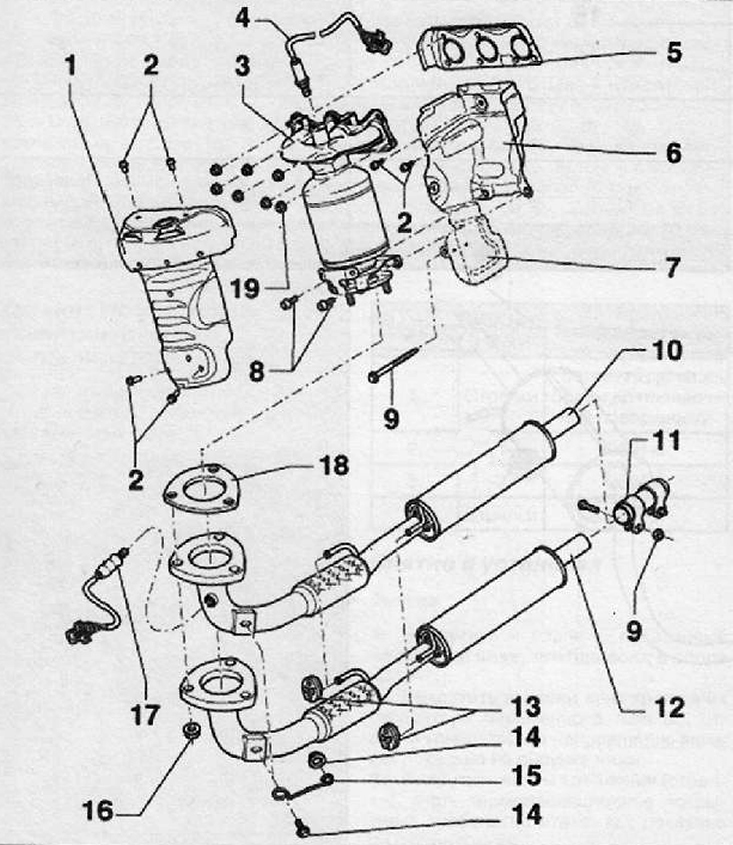

Выпускной коллектор — внешний вид (двигатель 1.2 MPI)

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Система впуска и выпуска

0



1. Термоизоляционное покрытие
2. Болт крепления, момент затяжки 8 Нм
3. Выпускной коллектор со встроенным каталитическим нейтрализатором ОГ
4. Лямбда-зонд -G39-, момент затяжки при установке 50 Нм
5. Уплотнительное кольцо (сальник)
6. Термоизоляционное покрытие — короткое
7. Термоизоляционное покрытие — удлиненное
8. Болт крепления, момент затяжки 22 Нм
9. Болт крепления, момент затяжки при установке 23 Нм
10. Передняя часть выпускного трубопровода
11. Двойной хомут крепления
12. Передняя часть выпускного трубопровода (для двигателей по норме предельных показателей выброса ОГ EU-2)
13. Пружинная подвеска
14. Болт крепления, момент затяжки 20 Нм
15. Опора
16. Гайка крепления, момент затяжки 40 Нм
17. Лямбда-зонд позади катализатора ОГ -G130-, момент затяжки при установке 50 Нм
18. Уплотнительное кольцо (сальник)
19. Гайка крепления, момент затяжки при установке 26 Нм




1. Термоизоляционное покрытие
2. Болт крепления момент затяжки 8 Нм
3. Выпускной коллектор со встроенным каталитическим нейтрализатором ОГ
4. Лямбда-зонд -G39-, момент затяжки при установке 50 Нм
5. Уплотнительное кольцо (сальник)
6. Термоизоляционное покрытие — короткое
7. Термоизоляционное покрытие — удлиненное
8. Болт крепления, момент затяжки 22 Нм
9. Болт крепления, момент затяжки при установке — 23 Нм
10. Передняя часть выпускного трубопровода
11. Двойной хомут крепления
12. Передняя часть выпускного трубопровода (для двигателей по норме предельных показателей выброса ОГ EU-2)
13. Пружинная подвеска
14. Болт крепления, момент затяжки 20 Нм
15. Опора
16. Гайка крепления, момент затяжки 40 Нм
17. Лямбда-зонд позади катализатора ОГ -G130-, момент затяжки при установке 50 Нм
18. Уплотнительное кольцо (сальник)
19. Гайка крепления, момент затяжки при установке 26 Нм
