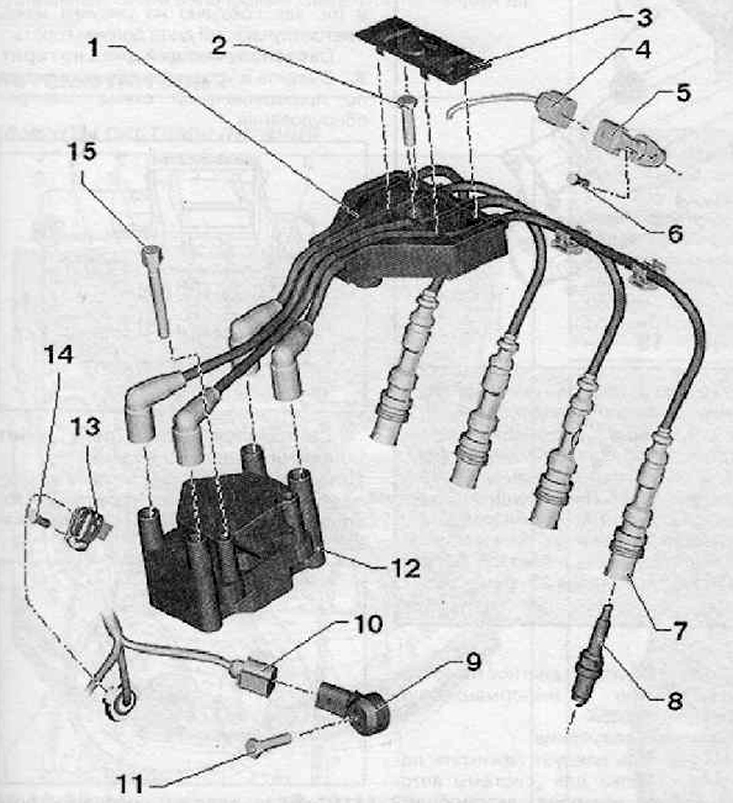

Система зажигания — внешний вид (двигатель 1.2 л TSI)

Главная Rapid Рапид 1 (2012-наст.время) Силовой агрегат Система питания и управления

0



1. Направляющая для жгута электропроводки
2. Болт крепления, момент затяжки при установке 8 Нм
3. Крышка
4. Разъем жгуте электропроводки
5. Датчик Холла
6. Болт крепления датчика Холла, момент затяжки при установке 10 Нм
7. Высоковольтный провод вместе с наконечником свечи зажигания
8. Свеча зажигания, момент затяжки при установке 25 Нм
9. Датчик детонации
10. Разъем жгута электропроводки
11. Болт крепления датчика детонации, момент затяжки при установке 20 Нм
12. Катушка зажигания
13. Датчик частоты вращения двигателя
14. Винт крепления, момент затяжки при установке 5 Нм
15. Болт крепления катушки зажигания, момент затяжки при установке 7 Нм
