Снятие и установка катушек зажигания — снятие и установка (двигатель 1.2 л MPI)

Примечание.

• Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
• Монтажный инструмент -Т10118-.
• Съемник -Т10094А-.

Снятие

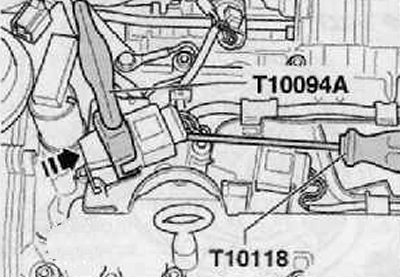

1. Установить съемник -Т10094А- на катушку зажигания с оконечным мощным каскадом в направлении стрелки, как показано на рисунке ниже.

2. Немного извлечь катушку зажигания с оконечным мощным каскадом

3. Установить монтажный инструмент -Т10118-, как показано на рисунке ниже.

4. Высвободив осторожно фиксатор разъема жгута электропроводки, отсоединить разъем жгута электропроводки.

Установка

1. Установить съемник -Т10094А- на катушку зажигания с оконечным мощным каскадом.

2. Подсоединить разъем жгута электропроводки на катушку зажигания с оконечным мощным каскадом так, чтобы он вошел со характерным щелчком в фиксированное положение.

3. Напрессовать катушку зажигания с оконечным мощным каскадом съемником -Т10094А- на свечу зажигания в головке блока цилиндров.
