Снятие и установка топливных форсунок (двигатель 1.2 л TSI)

Примечание.

• При работах на системе питания следует соблюдать меры безопасности.
• При работах на системе питания следует соблюдать правила чистоты.
• Прежде чем приступить к выполнению сборочных работ, обеспечить соблюдение мер безопасности.

Примечание. Уплотнительное кольцо из тефлона на топливной форсунке необходимо заменить после каждого извлечения топливной форсунки.

Примечание.

• Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства.
• Комплект инструментов -Т10133-.

Снятие

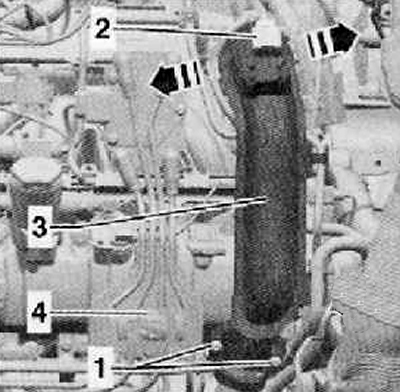

1. Выкрутить винты крепления (1), и снять крепежный хомут, показанный на рисунке ниже.

2. Отсоединить разъем жгута электропроводки (2) от датчика давления наддува -G31- с датчиком 2 температуры впускаемого воздуха -G299-, как показано на рисунке ниже.

3. Разблокировать фиксаторы по направлению стрелки, отсоединить напорную трубу (3) сначала от модуля дроссельной заслонки -J338- и затем — от турбонагнетателя.

4. Извлечь насос высокого давления.

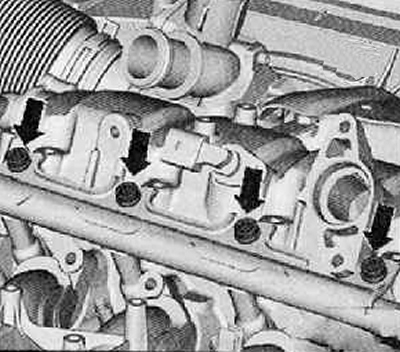

5. Выкрутить крепежные винты (стрелки), показанные на рисунке ниже, снять Топливная рампа (топливную рейку) осторожно с топливных форсунок.

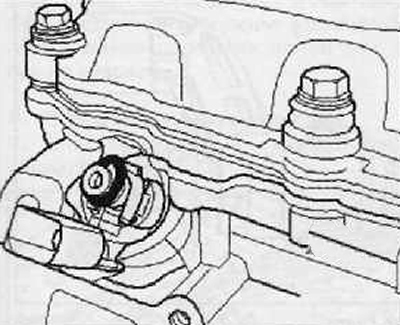

6. Нажимая уплотнительное кольцо круглого сечения рукой вверх согласно изображению, удалить его с топливной форсунки, как показано на рисунке ниже.

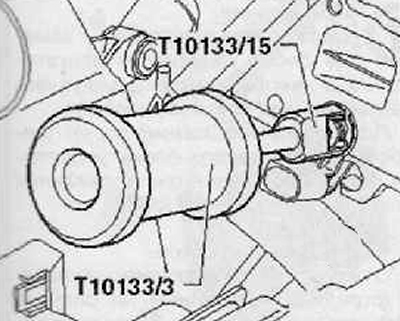

7. Скрутить молоточек -Т10133/3- со съемником -Т10133/15-.



8. Установить съемник -Т10133/15- в канавку (стрелка) на топливной форсунке, как показано на рисунке ниже.



9. Топливную форсунку следует извлечь осторожными ударами, как показано на рисунке ниже.

Установка

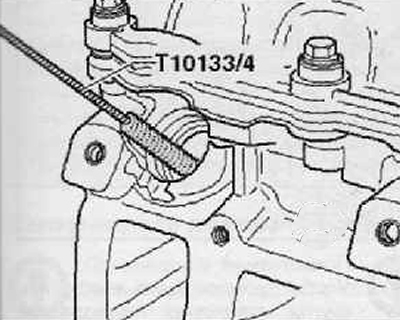

1. Отверстия для топливных форсу-в головке блока цилиндров следует основательно вычистить нейлоновой щеткой -Т10133/4-.

2. Проверить пластмассовое опорное кольцо на повреждение; в случае надобности заменить его.

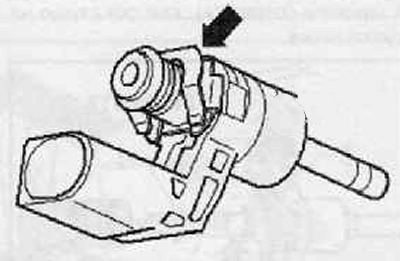

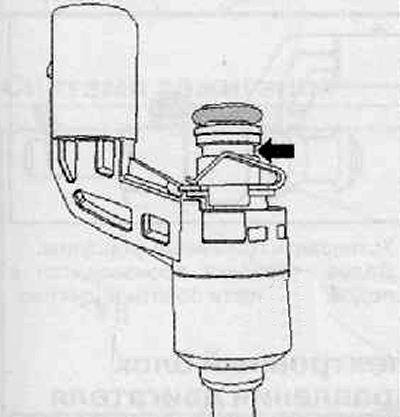

Примечание. После каждого извлечения топливных форсунок следует заменить упругую деталь -стрелка- и уплотнительное кольцо из тефлона.

3. Заменить уплотнительные кольца круглого сечения между топливной форсункой и нижней деталью топливной рампы и смазать его слегка чистым моторным маслом.

Примечание.

• Уплотнительное кольцо из тефлона топливной форсунки нельзя смазывать ни маслом, ни консистентной смазкой.
• Топливная форсунка должна быть легкоустанавливаемой, при необходимости следует еще подождать чтобы уплотнительное кольцо еще сжалось.

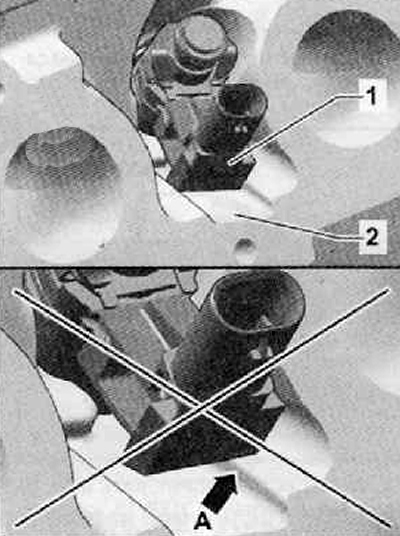

4. Вдавить топливную форсунку (1) рукой в отверстие головки блока цилиндров до упора, как показано на рисунке ниже. Топливная форсунка должна быть равномерно вставлена в углубление (2) на головке блока цилиндров.


Примечание.

• Топливную форсунку запрещено прислонять к кромке углубления на головке блока цилиндров стрелка А, она должна быть равномерно вставлена в углубление (2) на головке блока цилиндров, как показано на рисунке ниже.
• После установки произвести визуальный контроль положения топливной форсунки.

5. Последующая установка производится в последовательности обратной снятию.
