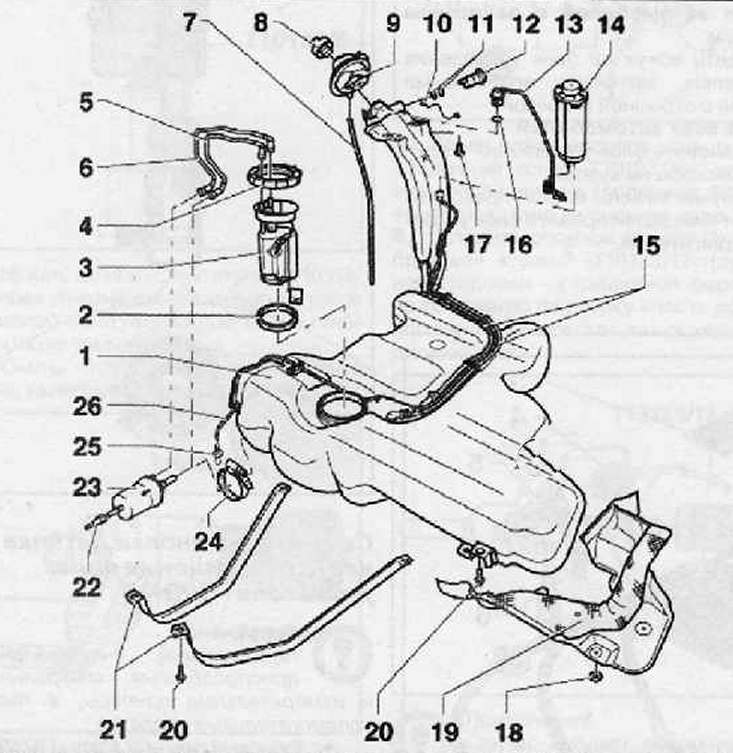

Топливный бак — внешний вид (двигатель 1.4 л TSI)

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Система питания и управления

0



1. Топливным бак в сборе
2. Уплотнительное кольцо
3. Модуль топливного насоса в сборе
4. Монтажная гайка
5. Обратная линия топливопровода
6. Напорная топливная линия
7. Перепускной шланг
8. Крышка
9. Топливозаливная горловина
10. Соединение «массы»
11. Уплотнительное кольцо
12. Вентиляционный клапан
13. Гравитационный клапан
14. Фильтр с активированным углем
15. Вентиляционная линия
16. Уплотнительное кольцо
17. Винт крепления, момент затяжки при установке 10 Нм
18. Стопорное кольцо
19. Термоизоляционное покрытие
20. Винт крепления монтажной ленты топливного бака, момент затяжки при установке 25 Нм
21. Монтажные ленты топливного бака
22. Топливоподающая линия
23. Топливный фильтр
24. Хомут крепления
25. Вентиляционная линия
26. Вентиляционный шланг
