Рапид 1 (2012-2023)

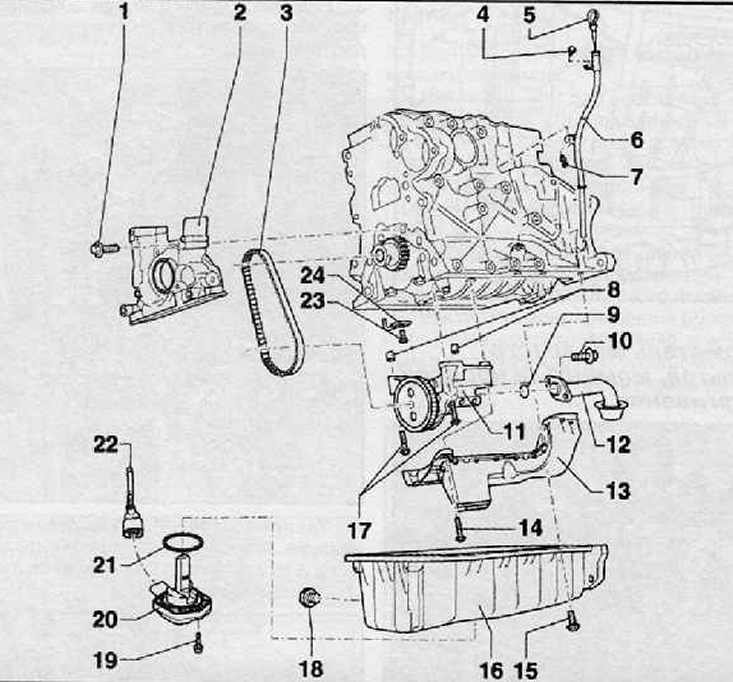

Элементы системы смазки двигателя 1.6 л TDI в сборе

Главная Rapid Рапид 1 (2012-2023) Силовой агрегат Система смазки

0



1. Болт крепления, момент затяжки при установке болта 15 Нм
2. Корпус уплотнительной манжеты коленчатого вала в сборе
3. Зубчатый ремень привода масляного насоса
4. Винт крепления направляющей маслоизмерительного щупа, момент затяжки при установке 10 Нм
5. Маслоизмерительный щуп
6. Направляющая маслоизмерительного щупа
7. Зажим
8. Направляющие втулки
9. Уплотнительное кольцо
10. Болт крепления, момент затяжки при установке 10 Нм
11. Масляный насос в сборе
12. Впускной коллектор
13. Маслоотражатель
14. Болт крепления, момент затяжки при установке 15 Нм
15. Болт крепления, момент затяжки при установке 13 Нм
16. Масляный поддон
17. Болт крепления, момент затяжки при установке 16 Нм
18. Пробка сливного отверстия масляного поддона
19. Болт крепления, момент затяжки при установке 10 Нм
20. Датчик уровня и температуры моторного масла
21. Уплотнительное кольцо
22. Жгут электропроводки датчика уровня и температуры моторного масла
23. Редукционный клапан масляного насоса (открытие при 2.5-3.2 бар), момент затяжки перепускного клапана при его установке 27 Нм
24. Масляный распылитель
