Снятие

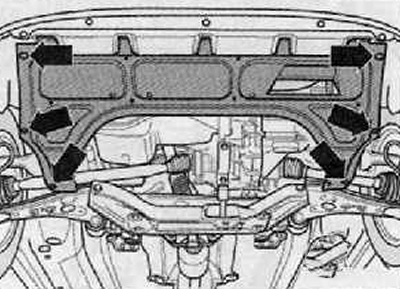

1. Снять нижние кожухи моторного отделения (стрелки).
2. Слить моторное масло.
3. Вывернуть винты крепления масляного поддона.
4. Отделить масляный поддон: в случае необходимости освободить его, слегка постукивая по нему резиновым молотком.
5. Устранить остатки уплотнения на блоке цилиндров и масляном поддоне при помощи средства для удаления уплотнений.
Внимание. Для работы со средством для устранения уплотнения и обезжиривающим средством следует пользоваться защитными перчатками и очками.
6. Обезжирить уплотняющие поверхности блока цилиндров и масляного поддона.
Установка
Примечание. Масляный поддон необходимо установить в течение 5 минут с момента нанесения силиконового уплотняющего средства.

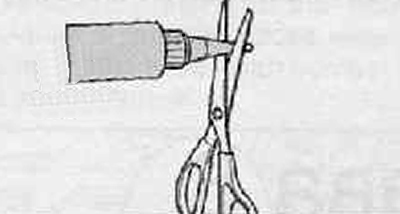

1. Отрезать ножницами остроконечный кончик тюбика на передней отметке (∅ отверстия — 3 мм).

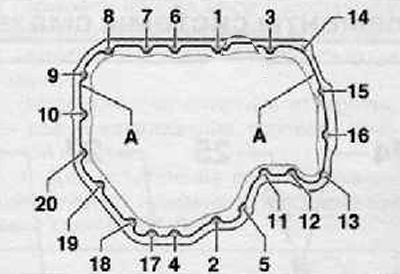

2. Нанести силиконовое уплотняющее средство (А) согласно рисунку на чистую уплотняющую поверхность масляного поддона. Толщина слоя уплотняющего средства: 2.4 мм
Примечание. Нельзя, чтобы толщина слоя уплотняющего средства превысила 4 мм, в противном случае лишнее уплотняющее средство попадет в масляный поддон и может закупорить сетку масляного насоса.
3. Сразу же установить масляный поддон и слегка подтянуть все винты.
4. Затянуть винты в изображенной последовательности. Момент затяжки: 9 Нм.
Примечание. После установки масляного поддона уплотняющее средство должно высыхать по крайней мере 30 минут. Лишь затем можно заправлять моторное масло.
5. В остальном установка выполняется в обратной последовательности.
